Описание

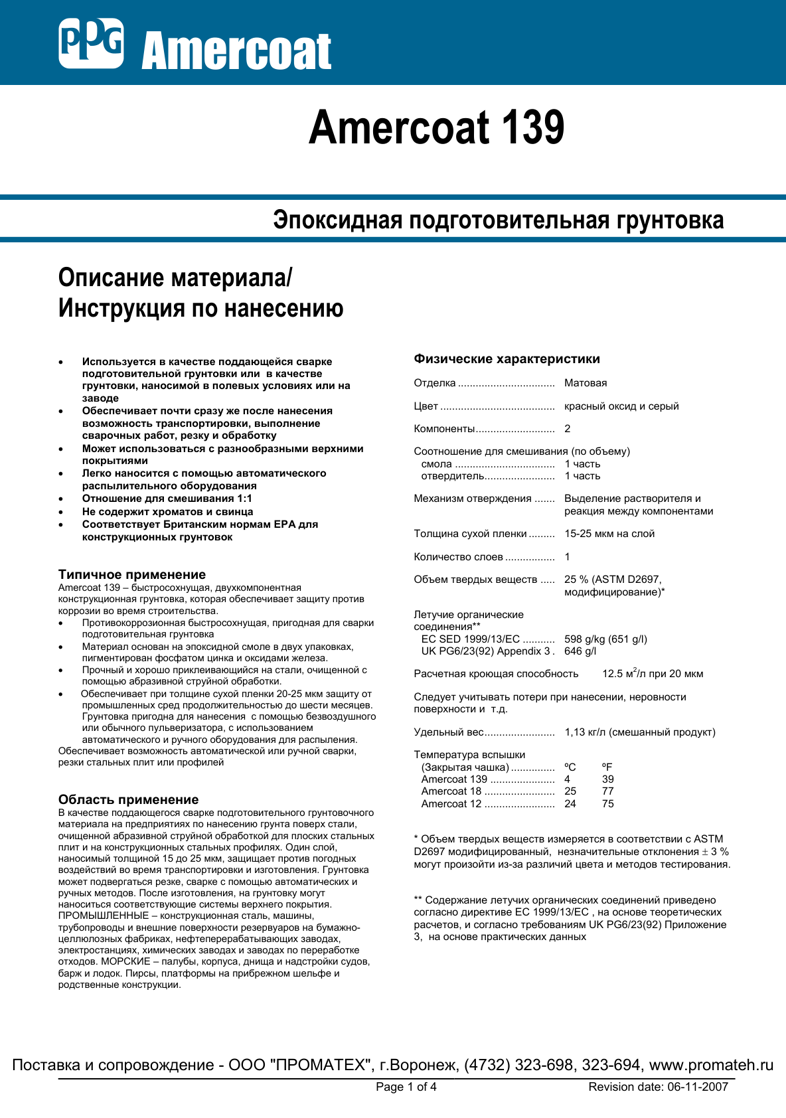

Эпоксидная подготовительная грунтовка с фосфатом цинка и оксидами железа
Описание материала/ Инструкция по нанесению
• Используется в качестве поддающейся сварке подготовительной грунтовки или в качестве грунтовки, наносимой в полевых условиях или на заводе
• Обеспечивает почти сразу же после нанесения возможность транспортировки, выполнение сварочных работ, резку и обработку
• Может использоваться с разнообразными верхними покрытиями
• Легко наносится с помощью автоматического распылительного оборудования
• Отношение для смешивания 1:1
• Не содержит хроматов и свинца
• Соответствует Британским нормам EPA для конструкционных грунтовок
Типичное применение
Amercoat 139 – быстросохнущая, двухкомпонентная конструкционная грунтовка, которая обеспечивает защиту против коррозии во время строительства.
• Противокоррозионная быстросохнущая, пригодная для сварки подготовительная грунтовка
• Материал основан на эпоксидной смоле в двух упаковках, пигментирован фосфатом цинка и оксидами железа.
• Прочный и хорошо приклеивающийся на стали, очищенной с помощью абразивной струйной обработки.
• Обеспечивает при толщине сухой пленки 20-25 мкм защиту от промышленных сред продолжительностью до шести месяцев. Грунтовка пригодна для нанесения с помощью безвоздушного или обычного пульверизатора, с использованием автоматического и ручного оборудования для распыления.
Обеспечивает возможность автоматической или ручной сварки, резки стальных плит или профилей
Область применения
В качестве поддающегося сварке подготовительного грунтовочного материала на предприятиях по нанесению грунта поверх стали, очищенной абразивной струйной обработкой для плоских стальных плит и на конструкционных стальных профилях. Один слой, наносимый толщиной 15 до 25 мкм, защищает против погодных воздействий во время транспортировки и изготовления. Грунтовка может подвергаться резке, сварке с помощью автоматических и ручных методов. После изготовления, на грунтовку могут наноситься соответствующие системы верхнего покрытия.
ПРОМЫШЛЕННЫЕ – конструкционная сталь, машины, трубопроводы и внешние поверхности резервуаров на бумажно-целлюлозных фабриках, нефтеперерабатывающих заводах, электростанциях, химических заводах и заводах по переработке отходов. МОРСКИЕ – палубы, корпуса, днища и надстройки судов, барж и лодок. Пирсы, платформы на прибрежном шельфе и родственные конструкции.
Физические характеристики
Отделка................................. Матовая
Цвет....................................... красный оксид и серый
Компоненты........................... 2
Соотношение для смешивания (по объему)
смола.................................... 1 часть
отвердитель......................... 1 часть
Механизм отверждения......... Выделение растворителя и реакция между компонентами
Толщина сухой пленки.......... 15-25 мкм на слой
Количество слоев.................. 1
Объем твердых веществ....... 25 % (ASTM D2697, модифицирование)*
Летучие органические
соединения**
EC SED 1999/13/EC............... 598 g/kg (651 g/l)
UK PG6/23(92) Appendix 3..... 646 g/l
Расчетная кроющая способность 12.5 м2/л при 20 мкм
Следует учитывать потери при нанесении, неровности поверхности и т.д.
Удельный вес........................ 1,13 кг/л (смешанный продукт)
Температура вспышки
(Закрытая чашка)................. ºC... ºF
Amercoat 139......................... 4... 39
Amercoat 18.......................... 25... 77
Amercoat 12.......................... 24... 75
* Объем твердых веществ измеряется в соответствии с ASTM D2697 модифицированный, незначительные отклонения ± 3 % могут произойти из-за различий цвета и методов тестирования.
** Содержание летучих органических соединений приведено согласно директиве ЕС 1999/13/EC , на основе теоретических расчетов, и согласно требованиям UK PG6/23(92) Приложение 3, на основе практических данных Amercoat
Рекомендуемые системы
ВЕРХНИЕ ПОКРЫТИЯ – соответствующими верхними покрытиями являются эпоксидные смолы, алкиды, эпоксидные смолы с каменноугольным дегтем, полиуретаны фирмы PPG. До нанесения верхнего покрытия, грунтованная поверхность должна быть очищена и свободна от загрязнений, пыли и инородных веществ; особое внимание необходимо обратить на поврежденные участки. Поврежденные участки можно восстановить с помощью Amercoat 139 после очистки путем локальной струйной очистки или механической очистки методами с применением проволочных щеток, в зависимости от условий эксплуатации. См. также требования и рекомендации, которые приводятся в данных о продукте для промежуточных и верхних покрытий, которые будут использованы. Для получения конкретных рекомендаций обратитесь к представителю компании PPG.
Транспортировка
Упаковка
смола................................ 10 л в емкости 20 л
отвердитель..................... 10 л в емкости 10 л
Вес при отгрузке
смола................................ приблизительно 15 кг
отвердитель..................... приблизительно 10 кг
Срок годности при хранении 1 год с даты производства при хранении в помещении в неоткрытых первоначальных емкостях при температуре от 5 до 40 оС (41 до 104 оF).
