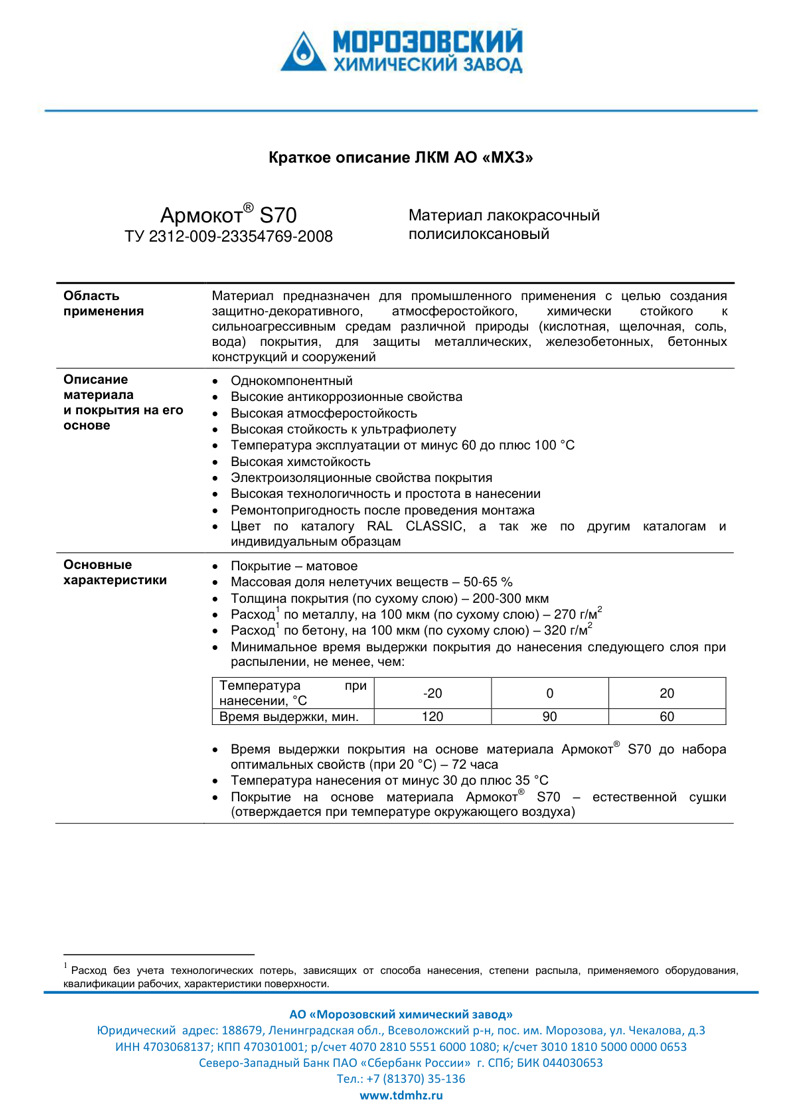

Описание
Полисилоксановый лакокрасочный материал на основе импортных полисилоксанов, модифицированных акрилатами и полимерными смолами. ТУ 2312-009-23354769-2008
Назначение
Покрытие на основе Армокот® S70 – химически стойкое к сильноагрессивным средам различной природы (кислотная, щелочная, соли, вода), атмосферостойкое.
Описание материала и покрытия на его основе
- Однокомпонентный
- Стойкость к сильноагрессивным газовоздушным средам
- Стойкость к растворам минеральных кислот и щелочей
- Высокая коррозионная стойкость
- Универсальный: защищает как металлические, так и бетонные поверхности
- Обладает пожаробезопасностью
- Возможность нанесения толстослойного покрытия
- Температура нанесения от минус 30 до +35°С
- Быстросохнущий, сушка «на отлип» (до степени 3) составляет 60 минут при 20 °С
- Цвет по каталогу Arsonsisi RAL или другому каталогу
- Температура эксплуатации от минус 60 до +100 °С
- По металлу применяется в системе с грунтовкой Армокот® 01
Область применения
Атмосферостойкий, химически стойкий материал Армокот® S70 специально создан для защиты металлических, бетонных и железобетонных конструкций, эксплуатирующихся в условиях постоянного воздействия сильноагрессивных газовоздушных сред, содержащих оксиды азота, хлора, углерода, серы, пары аммиака и др. Рекомендуется для антикоррозионной защиты конструкций, сооружений и оборудования на предприятиях по производству минеральных удобрений, химической, нефтеперерабатывающей и других отраслей промышленности.
Сертификаты
Гигиенический сертификат - № 47.01.05.231.П.000674.09.08 от 26.09.2008
Сертификат пожарной безопасности - № ССПБ.RU.ОП002.Н.02547 от 06.04.2009
Основные характеристики
- Механизм отверждения: за счет выделения растворителей.
- Внешний вид покрытия – полуматовый
- Массовая доля нелетучих веществ – 50-65%
- Адгезия по методу реш. надрезов, балл, не более- 1
- Прочность к удару по прибору У-2, см, не менее – 50
- Твердость по прибору М-3, усл. ед. не менее –0,4
- Эластичность при изгибе, мм, не более – 1
- Пожаробезопасность:
слабогорючий – Г1 по ГОСТ 30244-94
трудновоспламеняемый – В1 по ГОСТ 30402-96
Рекомендации по химической устойчивости
| Среда | Брызги и проливы | Газовоздушная среда |
| Кислотная | отличная | отличная |
| Щелочная | отличная | отличная |
| Вода | отличная | отличная |
| Растворы солей | отличная | отличная |
| Растворители | не рекомендуется | не рекомендуется |
Технические характеристики
Способы нанесения: пневматическое распыление, безвоздушное распыление, кисть, валик.
Разбавитель* (до 15% по весу) - толуол, ксилол
Толщина покрытия** (по сухому слою) - 200-300 мкм (по металлу - с учетом грунтовки Армокот 01)Количество слоев - 2-4
Расход*** на 100 мкм (по сухому слою):
по металлу - 270 г/м2, по бетону - 320 г/м2.
Межслойная сушка**** при распылении:
| Температура нанесения | - 20°С | 0 | +20°С |
| Время выдержки, мин | 120 | 90 | 6 |
Время межслойной сушки ориентировочное, зависит от толщины пленки, температуры, относительной влажности воздуха.
Срок полной полимеризации покрытия до набора оптимальных свойств (при 20 °С) – 72 часа.
Удельный вес – 1,20 кг/л
Упаковка- 20 кг в евроведре 20 л
Срок годности при хранении – 1 год с момента изготовления при соблюдении всех условий хранения.
Возможно хранение и транспортировка при отрицательных температурах до -20°С.
Информация по нанесению
Для получения качественного многофункционального покрытия на основе Армокот® S70, нанесение необходимо производить в строгом соответствие с Технологической инструкцией по нанесению. Инструкцию и подробные консультации Вы можете получить в отделе защитных покрытий ООО "ИЦ "ПРОМАТЕХ".
Примечания:
* Применение иных разбавителей запрещается.
** Выбор толщины покрытия зависит от условий эксплуатации.
*** Практический расход зависит от метода нанесения, условий нанесения, а также от формы и шероховатости окрашиваемой поверхности.
**** При нанесении кистью или валиком время межслойной сушки увеличивается соответственно в 2 раза.
Дата пересмотра 01.12.2009
