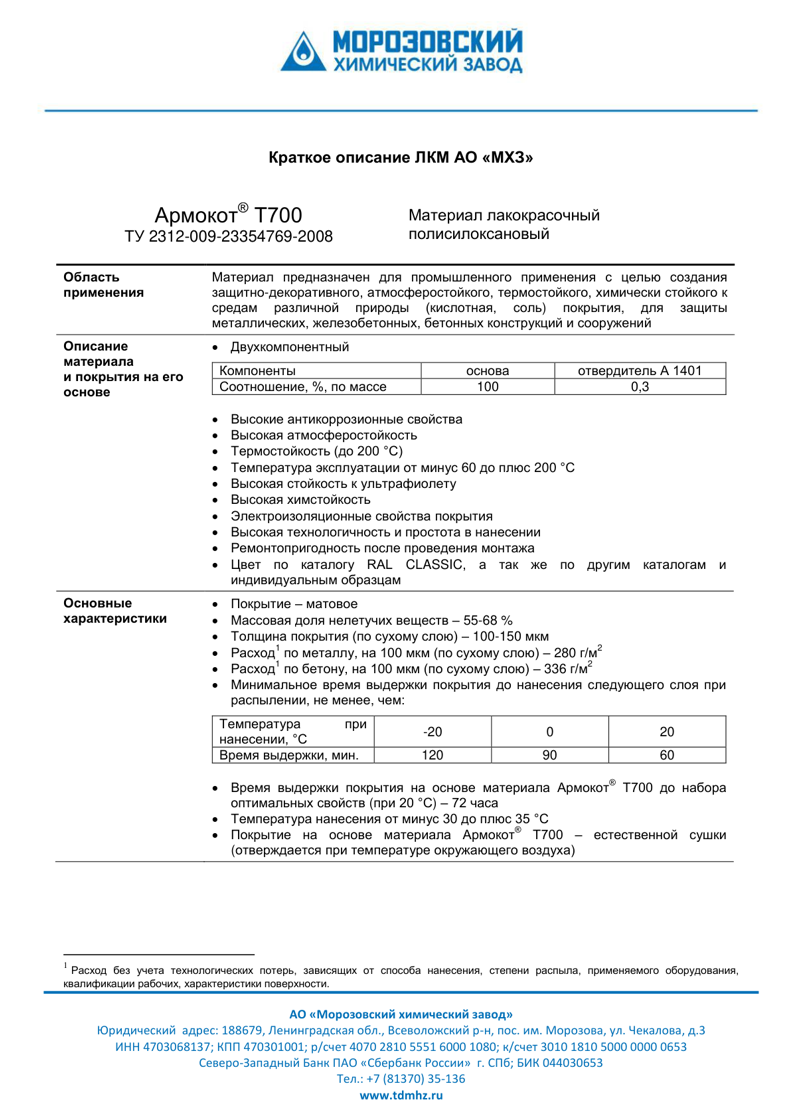

Описание
Полисилоксановый лакокрасочный материал на основе полисилоксанов, модифицированных акриловыми смолами и соединениями на их основе ТУ 2312-009-23354769-2008.
Назначение
Покрытие на основе Армокот® Т700 – химически стойкое, атмосферостойкое, термостойкое
Описание материала и покрытия на его основе
- Двухкомпонентный состав
- Уникальный по химстойкости для поверхностей с температурой эксплуатации:
- в постоянном режиме до +200°С
- пиковая температура (кратковременно) до 250°С
- Высокие эксплуатационные свойства
- Универсальный: защищает как металлические, так и бетонные поверхности
- Высокая коррозионная стойкость
- Обладает пожаробезопасностью
- Стойкость к перепадам температур от минус 60 до +200°С
- Быстросохнущий: сушка «на отлип» (до степени 3) составляет 60 минут при 20°С
- Температура нанесения от минус 30°С до +35°С
- По металлу применяется в системе с грунтовкой Армокот® 01 при температуре эксплуатации до +100°С
- Цвет по каталогу Arsonsisi RAL или другому каталогу
Область применения

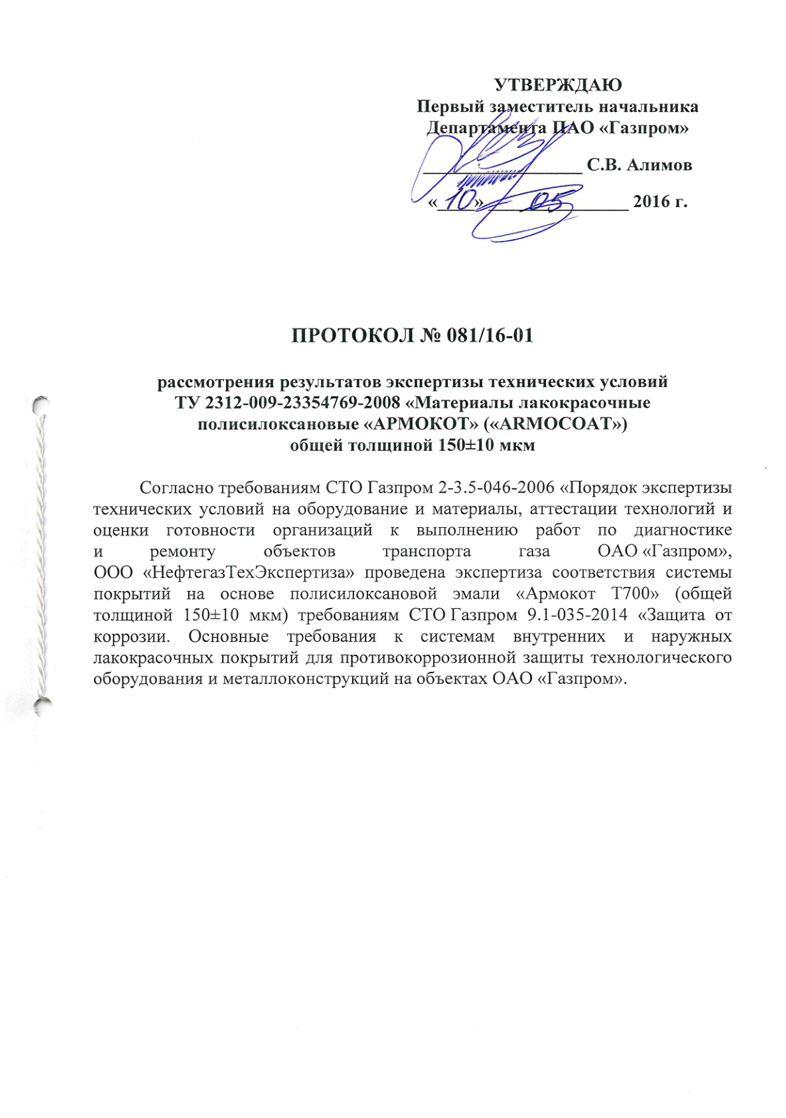

Сертификаты и заключения
- Гигиенический сертификат - № 47.01.05.231.П.000673.09.08 от 26.09.2008
- Сертификат пожарной безопасности - № ССПБ.RU.ОП002.Н.02547 от 06.04.2009
- Заключение ЦНИИПСК им. Мельникова (Москва) – покрытие рекомендованы для защиты металла со сроком службы не менее 10 лет в условиях промышленной атмосферы умеренного климата (испытания продолжаются)
- По результатам испытания материал включен в приложение №15 СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» группы материалов – III-IV
Основные характеристики
- Механизм отверждения: за счет выделения растворителей и химической реакции между компонентами.
- Внешний вид покрытия – полуматовый
- Массовая доля нелетучих веществ – 55-68 %
- Адгезия по методу реш. надрезов, балл, не более- 1
- Прочность к удару по прибору У-2, см, не менее – 50
- Твердость по прибору М-3, усл. ед., не менее – 0,4
- Электрическая прочность, кВ/мм, не менее – 10
- Удельное объемное сопротивление, Ом·см, не менее:при 20 ºС – 1·10 13
- Стойкость к воздействию 3% раствора хлорида натрия (калия) при температуре 50 °С
- Пожаробезопасность:
слабогорючий – Г1 по ГОСТ 30244-94
трудновоспламеняемый – В1 по ГОСТ 30402-96
Рекомендации по химической устойчивости
|
Среда |
Брызги, проливы, конденсат |
Газовоздушная среда |
|
Кислотная |
отличная |
отличная |
|
Вода |
отличная |
отличная |
|
Щелочная |
не рекомендуется |
не рекомендуется |
|
Растворители |
не рекомендуется |
не рекомендуется |
Технические характеристики
Способы нанесения: пневматическое распыление, безвоздушное распыление, кисть, валик.
Отвердитель – A 1401
Соотношение при смешивании* – 0,3% отвердителя к массе материала
Жизнеспособность (при 20 °С)- 24 ч.
Разбавитель** (до 10% по весу) - толуол, ксилол
Толщина покрытия (по сухому слою) - 100-150 мкм
Расход*** на 100 мкм (по сухому слою):
по металлу - 280 г/м2; по бетону - 336 г/м2.
Межслойная сушка**** при распылении:
|
Температура нанесения |
- 20°С |
0 |
+20°С |
|
Время выдержки, мин |
120 |
90 |
60 |
Время межслойной сушки ориентировочное, зависит от толщины пленки, температуры, относительной влажности воздуха.
Срок полной полимеризации покрытия до набора оптимальных свойств (при 20°С) – 72 часа.
При эксплуатации покрытия выше 100 °С необходимо провести процедуру горячего отверждения в соответствии с тех.инструкцией.
Удельный вес – 1,25-1,3 кг/л
Упаковка- 25 кг в евроведре 20 л
Материал поставляется в комплекте с отвердителем
Срок годности при хранении- 1 год с момента изготовления при соблюдении всех условий хранения.
Возможно хранение и транспортировка при отрицательных температурах до -20°С.
Информация по нанесению
Примечания:
* После введения отвердителя необходимо провести тщательное перемешивание механической мешалкой.
** Применение иных разбавителей запрещается.
*** Практический расход зависит от метода нанесения, условий нанесения, а также от формы и шероховатости окрашиваемой поверхности.
**** При нанесении кистью или валиком время межслойной сушки увеличивается соответственно в 2 раза.
Подробная информация содержится в технологической инструкции
