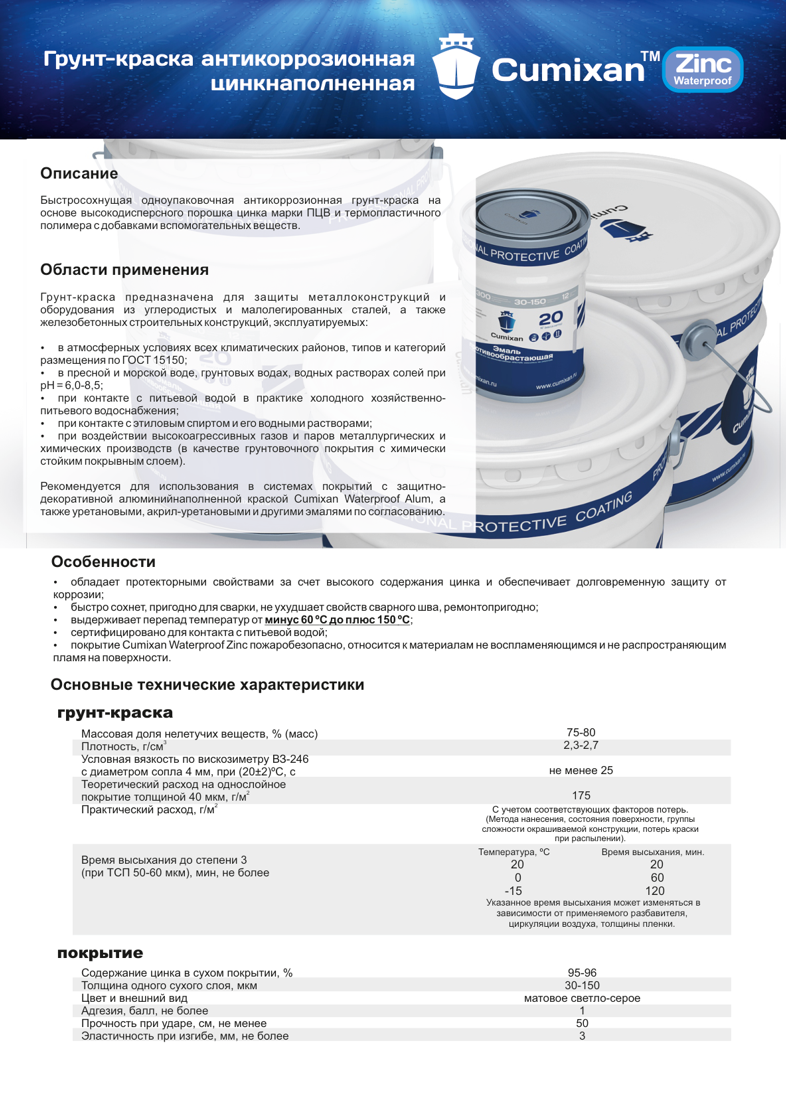

Описание
Быстросохнущая одноупаковочная антикоррозионная грунт-краска на основе высокодисперсного порошка цинка марки ПЦВ и термопластичного полимера с добавками вспомогательных веществ.
Области применения
Грунт-краска предназначена для защиты металлоконструкций и оборудования из углеродистых и малолегированных сталей, а также железобетонных строительных конструкций, эксплуатируемых:
- в атмосферных условиях всех климатических районов, типов и категорий размещения по ГОСТ 15150;
- в пресной и морской воде, грунтовых водах, водных растворах солей при рН = 6,0-8,5;
- при контакте с питьевой водой в практике холодного хозяйственно-питьевого водоснабжения;
- при контакте с этиловым спиртом и его водными растворами;
- при воздействии высокоагрессивных газов и паров металлургических и химических производств (в качестве грунтовочного покрытия с химически
стойким покрывным слоем). - Рекомендуется для использования в системах покрытий с защитно-декоративной алюминийнаполненной краской Cumixan Waterproof Alum, а также уретановыми, акрил-уретановыми и другими эмалями по согласованию.
Особенности
- грунт холодного цинкования Cumixan Waterproof Zinc обладает протекторными свойствами за счет высокого содержания цинка и обеспечивает долговременную защиту от коррозии;
- быстро сохнет, пригодно для сварки, не ухудшает свойств сварного шва, ремонтопригодно;
- выдерживает перепад температур от минус 60 ºС до плюс 150 ºС;
- сертифицировано для контакта с питьевой водой;
- покрытие Cumixan Waterproof Zinc пожаробезопасно, относится к материалам не воспламеняющимся и не распространяющим пламя на поверхности.
Основные технические характеристики
грунт-краска
| Массовая доля нелетучих веществ, % (масс) | 75-80 |
| Плотность, г/см3 | 2,3-2,7 |
| Условная вязкость по вискозиметру ВЗ-246 с диаметром сопла 4 мм, при (20±2)ºС, с | не менее 25 |
| Теоретический расход на однослойное покрытие толщиной 40 мкм, г/м2 | 175 |
| Практический расход, г/м2 | С учетом соответствующих факторов потерь. (Метода нанесения, состояния поверхности, группы сложности окрашиваемой конструкции, потерь краски при распылении). |
| Время высыхания до степени 3 (при ТСП 50-60 мкм), мин, не более | Температура, ºС Время высыхания, мин. 20 20 0 60 -15 120 Указанное время высыхания может изменяться в зависимости от применяемого разбавителя, циркуляции воздуха, толщины пленки. |
покрытие
| Содержание цинка в сухом покрытии, % | 95-96 |
| Толщина одного сухого слоя, мкм | 30-150 |
| Цвет и внешний вид | матовое светло-серое |
| Адгезия, балл, не более | 1 |
| Прочность при ударе, см, не менее | 50 |
| Эластичность при изгибе, мм, не более | 3 |
Подробная информация содержится в техническом описании.
