Описание

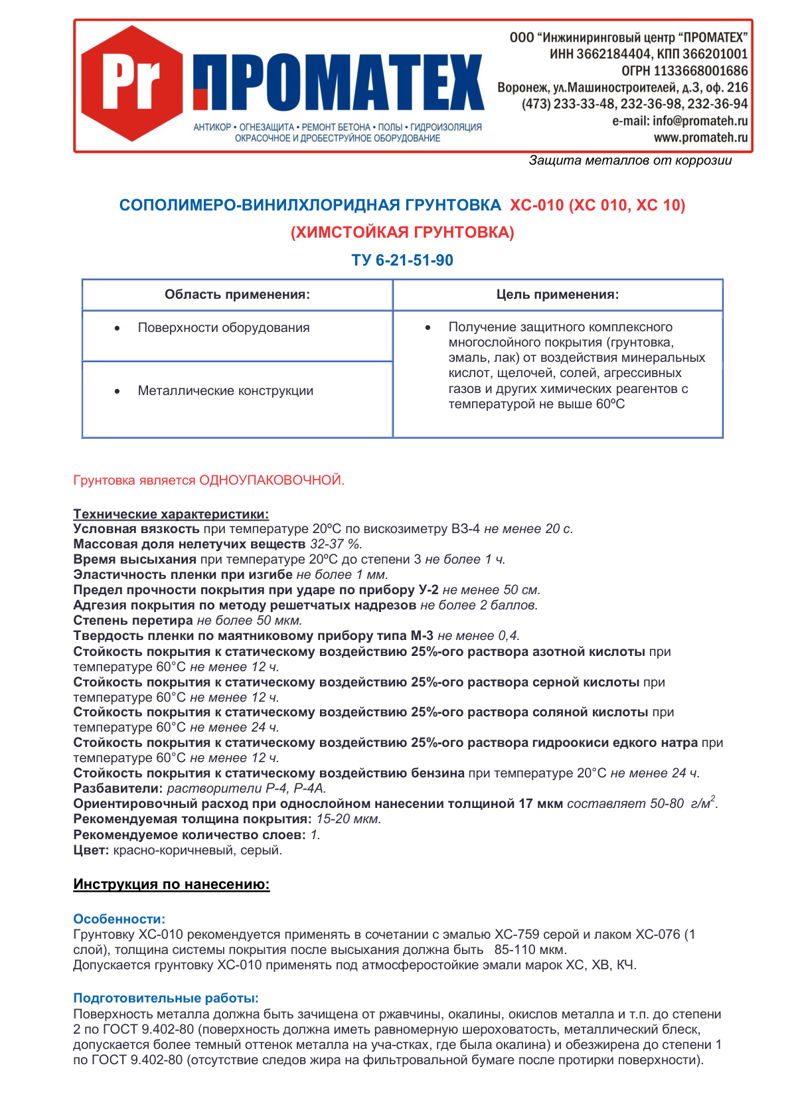

Одноупаковочная химстойкая грунтовка ТУ 6-21-51-91
Назначение
Применяется на металлоконструкциях и поверхностях оборудования для получения защитного комплексного многослойного покрытия (грунтовка, эмаль, лак) от воздействия минеральных кислот, щелочей, солей, агрессивных газов и других химических реагентов с температурой не выше 60ºС.
Особенности
Грунтовку ХС-010 рекомендуется применять в сочетании с эмалью ХС-759 серой и лаком ХС-076 (1 слой), толщина системы покрытия после высыхания должна быть 85-110 мкм. Допускается грунтовку ХС-010 применять под атмосферостойкие эмали марок ХС, ХВ, КЧ.
Технические характеристики
Условная вязкость при температуре 20ºС по вискозиметру ВЗ-4:неменее 20с. Массовая доля нелетучих веществ: 32-37 %.
Время высыханияпри температуре 20ºС до степени 3: не более 1 ч.
Эластичность пленки при изгибе: не более 1 мм. Предел прочности покрытия при ударе по прибору У-2: не менее 50 см.
Адгезия покрытия по методу решетчатых надрезов: не более 2 баллов.
Степень перетира: не более 50 мкм.
Твердость пленки по маятниковому прибору типа М-3: не менее 0,4.
Стойкость покрытия к статическому воздействию 25%-ого раствора азотной кислотыпри температуре 60°C: не менее 12 ч.
Стойкость покрытия к статическому воздействию 25%-ого раствора серной кислотыпри температуре 60°C: не менее 12 ч.
Стойкость покрытия к статическому воздействию 25%-ого раствора соляной кислотыпри температуре 60°C: не менее 24 ч.
Стойкость покрытия к статическому воздействию 25%-ого раствора гидроокиси едкого натрапри температуре 60°C: не менее 12 ч.
Стойкость покрытия к статическому воздействию бензинапри температуре 20°C: не менее 24 ч.
Разбавители:растворители Р-4, Р-4А.
Ориентировочный расход при однослойном нанесении толщиной 17 мкм составляет 50-80 г/м2.
Рекомендуемая толщина покрытия: 15-20 мкм.
Рекомендуемое количество слоев: 1.
Цвет: красно-коричневый, серый.
Подготовка поверхности: поверхность должна быть зачищена от ржавчины, окалины, окислов металла и т.п. до степени 2 по ГОСТ 9.402-80 (поверхность должна иметь равномерную шероховатость, металлический блеск, допускается более темный оттенок металла на уча-стках, где была окалина) и обезжирена до степени 1 по ГОСТ 9.402-80 (отсутствие следов жира на фильтровальной бумаге после протирки поверхности). Очистку проводят пескоструйной или дробеструйной обработкой, допускается очистка корд-щетками. Для обезжиривания поверхность металла протирается ветошью, смоченной в уайт-спирите и сухой ветошью.
Подготовка грунта: перед применением грунт тщательно перемешивается, при необходимости разбавляется до рабочей вязкости (13-25 сек по ВЗ-246 с соплом 4мм) растворителями Р-4 или Р-4А и наносится на поверхность защищаемого материала пневмораспылением при температуре окружающего воздуха от минус 10ºС до 30ºС, влажности не более 80%. Не допускается окраска во время атмосферных осадков, по влажной и обледеневшей поверхности. После высыхания слоя грунтовки (1 час при 20ºС) наносятся последующие слои эмали и лака.
