Описание

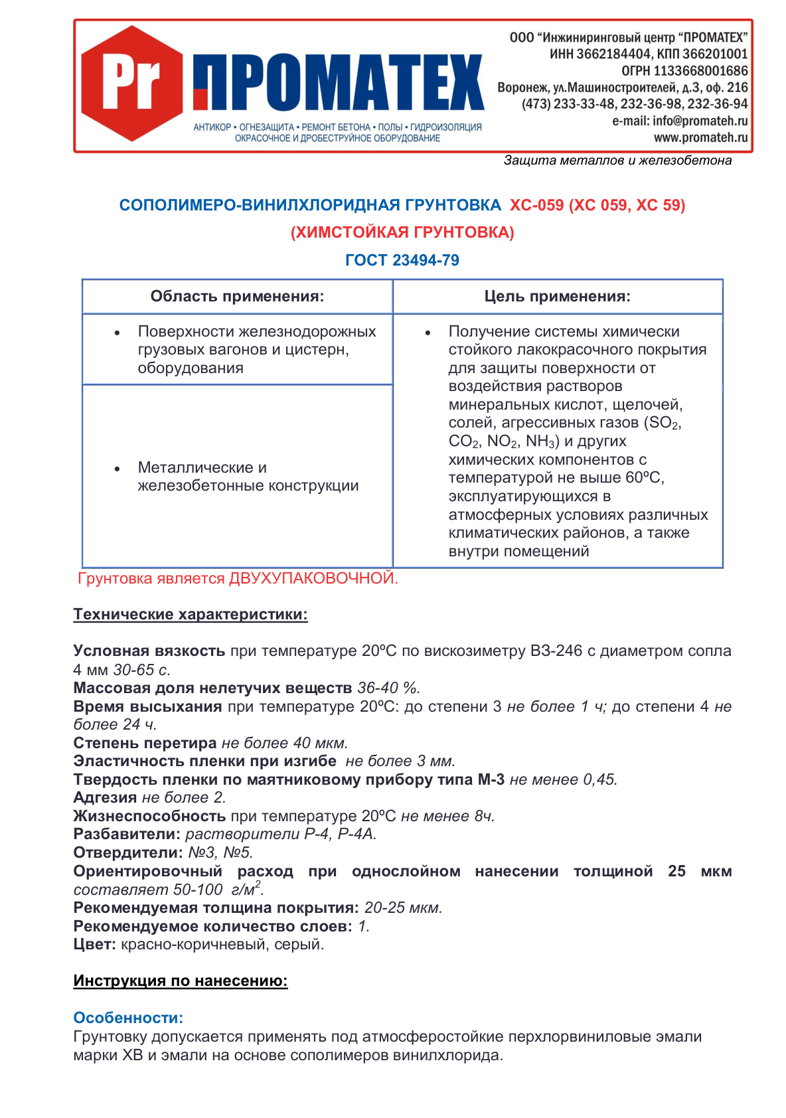

Двухупаковочная химстойкая грунтовка ГОСТ 23494-79
Назначение
Применяется для получения системы химически стойкого лакокрасочного покрытия для защиты поверхности от воздействия растворов минеральных кислот, щелочей, солей, агрессивных газов (SO2, CO2, NO2, NH3) и других химических компонентов с температурой не выше 60ºС, эксплуатирующихся в атмосферных условиях различных климатических районов, а также внутри помещений.
Используется для грунтования поверхности железнодорожных грузовых вагонов и цистерн, оборудования, металлическиx и железобетонныx конструкций.
Особенности
Грунтовку допускается применять под атмосферостойкие перхлорвиниловые эмали марки ХВ и эмали на основе сополимеров винилхлорида.
Технические характеристики
Условная вязкость при температуре 20ºС по вискозиметру ВЗ-246с диаметром сопла 4 мм:30-65 с.
Массовая доля нелетучих веществ: 36-40 %.
Время высыханияпри температуре 20ºС: до степени 3 не более 1 ч; до степени 4 - не более 24 ч.
Степень перетира: не более 40 мкм.
Эластичность пленки при изгибе:не более 3 мм.
Твердость пленки по маятниковому прибору типа М-3: не менее 0,45.
Адгезия: не более 2.
Жизнеспособностьпри температуре 20ºС: не менее 8ч.
Разбавители:растворители Р-4, Р-4А.
Отвердители:№3, №5.
Ориентировочный расход при однослойном нанесении толщиной 25 мкмсоставляет 50-100 г/м2.
Рекомендуемая толщина покрытия: 20-25 мкм.
Рекомендуемое количество слоев:1.
Цвет: красно-коричневый, серый.
Подготовка поверхности: поверхность металла должна быть очищена от ржавчины, окалины, окислов металла и т.п. до степени 2 по ГОСТ 9.402-80 (поверхность должна иметь равномерную шероховатость, металлический блеск, допускается более темный оттенок металла на участках, где была окалина) и обезжирена до степени 1 по ГОСТ 9.402-80 (отсутствие следов жира на фильтровальной бумаге после протирки поверхности).
Очистку проводят пескоструйной или дробеструйной обработкой, допускается очистка корд-щетками. Для обезжиривания поверхность металла протирается ветошью, смоченной в уайт-спирите и сухой ветошью.
Если окраска производится сразу после дробеструйной (пескоструйной) обработки, обезжиривание можно не проводить, при этом рекомендуется предварительно обезжирить особо загрязненные участки.
Подготовка грунта: перед применением в грунтовку и эмаль вводят отвердитель №5 (для грунтовки – 2,6%, для эмали – 2,8% от массы основы) или №3 (для грунтовки – 2,8%, для эмали – 3,0% от массы основы). Перед использованием необходимо убедиться, что грунтовка и эмаль хорошо перемешаны и однородны по всему объему тарного места.
При необходимости материалы перед применением могут быть разбавлены до рабочей вязкости растворителями Р-4 или Р-4А. Подготовленные материалы наносить на поверхность защищаемого изделия пневмораспылением при температуре окружающего воздуха от минус 10ºС до 30ºС, влажности не более 80%. После высыхания слоя (1 час при 20ºС) наносят последующие слои. Не допускается окраска во время атмосферных осадков, по влажной и обледеневшей поверхности.
Для промывки инструмента можно использовать растворители, указанные выше.
Материалы огнеопасны! Не работать вблизи открытых источников огня. Работы производить при хорошей вентиляции, в резиновых перчатках, с использованием индивидуальных средств защиты. После окончания работ необходимо тщательно проветрить помещение.
Гарантийный срок хранения материалов – 6 месяцев со дня изготовления.
