(473) 233-33-48

Твиттер Проматех Фейсбук Проматех Youtube Проматех

Товаров 0
Регистрация Вход

ЛКМ по назначению

Защищаемые объекты

Быстрый поиск

ХВ-784

Арт.
Цена Уточняйте при заказе
Фасовка 17;170 кг
На складе - Под Заказ
кг
Цвет

Добавить к сравнению

ФОТО

ВИДЕО

Краткие характеристики

Области применения - Строительные и другие металлоконструкции / Сельскохозяйственные конструкции и сооружения / Нефте-, газо-, химическое оборудование / Машиностроение /
Тип лакокрасочного покрытия по связующему - Перхлорвиниловые и поливинилхлоридные /
Средний расход на 1 слой, ед.изм./м2 - 0.120 /
Средняя толщина 1 слоя сухого покрытия, мкм - 40 /
Время сушки "на отлип", мин, при +20 0С - 60 /
Способы нанесения - кисть / пневматика / валик /
Максимальная температура эксплуатации покрытия - до +60 /

Описание

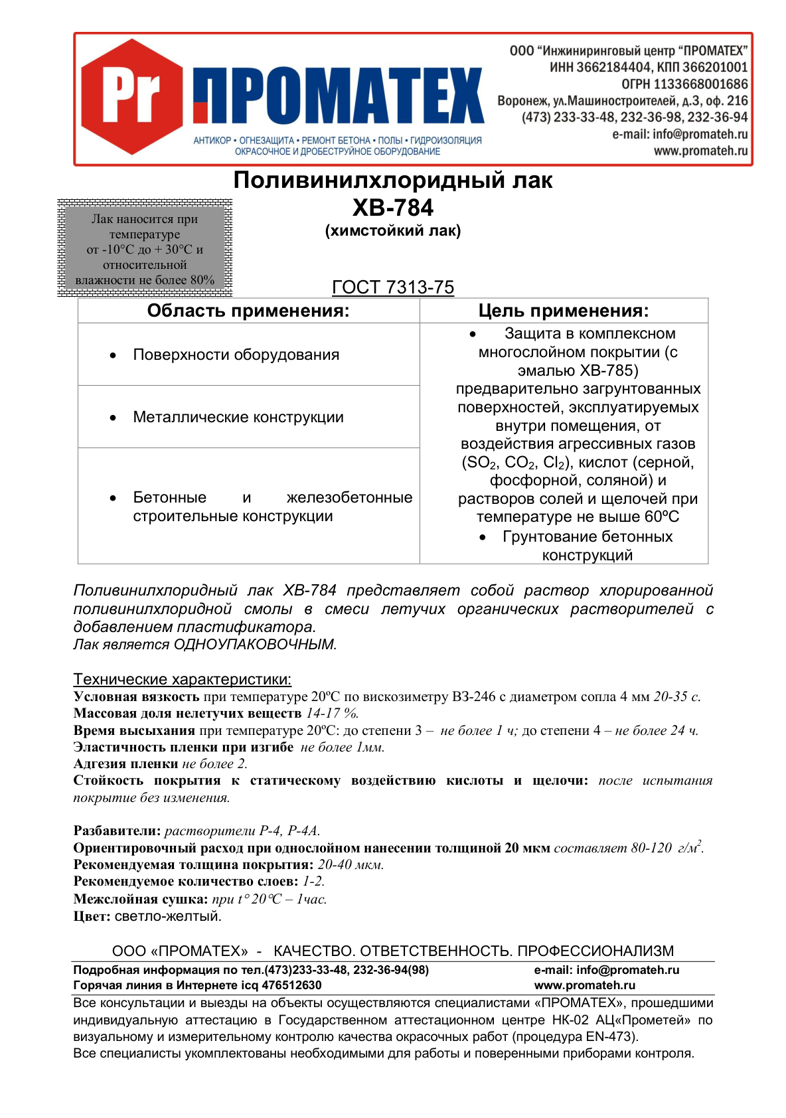

одноупаковочный химстойкий лак ГОСТ 7313-75

Назначение

Применяется для защиты в комплексном многослойном покрытии (с эмалью ХВ-785) предварительно загрунтованных поверхностей оборудования, металлических, бетонных и железобетонных конструкций, эксплуатируемых внутри помещения, от воздействия агрессивных газов (SO2, CO2, Cl2), кислот (серной, фосфорной, соляной) и растворов солей и щелочей при температуре не выше 60ºС, а также для грунтования бетонных конструкций.

Технические характеристики

Условная вязкость при температуре 20ºС по вискозиметру ВЗ-246 с диаметром сопла 4 мм: 20-35 с.
Массовая доля нелетучих веществ: 14-17 %.
Время высыхания при температуре 20ºС: до степени 3 –  не более 1 ч; до степени 4 – не более 24 ч.
Эластичность пленки при изгибе: не более 1мм.
Адгезия пленки: не более 2.
Стойкость покрытия к статическому воздействию кислоты и щелочи:
после испытания покрытие без изменения.

Разбавители: растворители Р-4, Р-4А.
Ориентировочный расход при однослойном нанесении толщиной 20 мкм составляет 80-120  г/м2.
Рекомендуемая толщина покрытия: 20-40 мкм.
Рекомендуемое количество слоев: 1-2.
Межслойная сушка: при t° 20°С – 1час.
Цвет: светло-коричневый.

Подготовка поверхности: поверхность металла должна быть зачищена от ржавчины, окалины, окислов металла и т.п. до степени 2 по ГОСТ 9.402-80 (поверхность должна иметь равномерную шероховатость, металлический блеск, допускается более темный оттенок металла на уча-стках, где была окалина) и обезжирена уайт-спиритом до степени 1 по ГОСТ 9.402-80 (отсутствие следов жира на фильтровальной бумаге после протирки поверхности). Очистку проводят пескоструйной или дробеструйной обработкой, допускается очистка корд-щетками.
На подготовленную поверхность металла наносятся грунтовки типа ФЛ-03К, ХС-010, ХС-059 и др., и эмаль ХВ-785.



Подготовка лака: при необходимости разбавить до рабочей вязкости растворителями Р-4 или Р-4А. Подготовленный лак наносят на окрашенную поверхность защищаемого материала кистью, валиком или пневмораспылением при температуре окружающего воздуха от минус 10ºС до 30ºС. После высыхания слоя лака (1 час при 20ºС) наносят, при необходимости, последующие слои.
Хранить эмаль в помещении в плотно закрытой таре, исключив попадание прямых солнечных лучей и влаги. Температурный режим хранения от минус 30ºС до 30ºС.



Гарантийный срок хранения – 6 месяцев со дня изготовления.

Материал огнеопасен! Не работать вблизи открытых источников огня. Работы производить при хорошей вентиляции, в резиновых перчатках, с использованием индивидуальных средств защиты.



Все права защищены. Копирование или использование части текста с сайта без письменного разрешения администрации ООО "ИЦ "ПРОМАТЕХ" запрещены. (с) 2008-2018
