(473) 233-33-48

Твиттер Проматех Фейсбук Проматех Youtube Проматех

Товаров 0
Регистрация Вход

ЛКМ по назначению

Защищаемые объекты

Быстрый поиск

ХВ-785

Арт.
Цена Уточняйте при заказе
Фасовка 20 кг
На складе в наличии
кг
Цвет

Добавить к сравнению

ФОТО

ВИДЕО

Краткие характеристики

Области применения - Строительные и другие металлоконструкции / Сельскохозяйственные конструкции и сооружения / Нефте-, газо-, химическое оборудование /
Тип подложки/конструкции - сталь / бетон /
Коррозионная активность среды - С2 – низкая / С3 – средняя / С1 – очень низкая /
Сроки эксплуатации покрытия - 2-5 лет (L) низкий /
Тип лакокрасочного покрытия по связующему - Перхлорвиниловые и поливинилхлоридные /
Вид ЛКМ - эмаль /
Средний расход на 1 слой, ед.изм./м2 - 0.120 /
Средняя толщина 1 слоя сухого покрытия, мкм - 60 /
Время сушки "на отлип", мин, при +20 0С - 60 /
Способы нанесения - кисть / валик / пневматика /
Максимальная температура эксплуатации покрытия - до +60 /

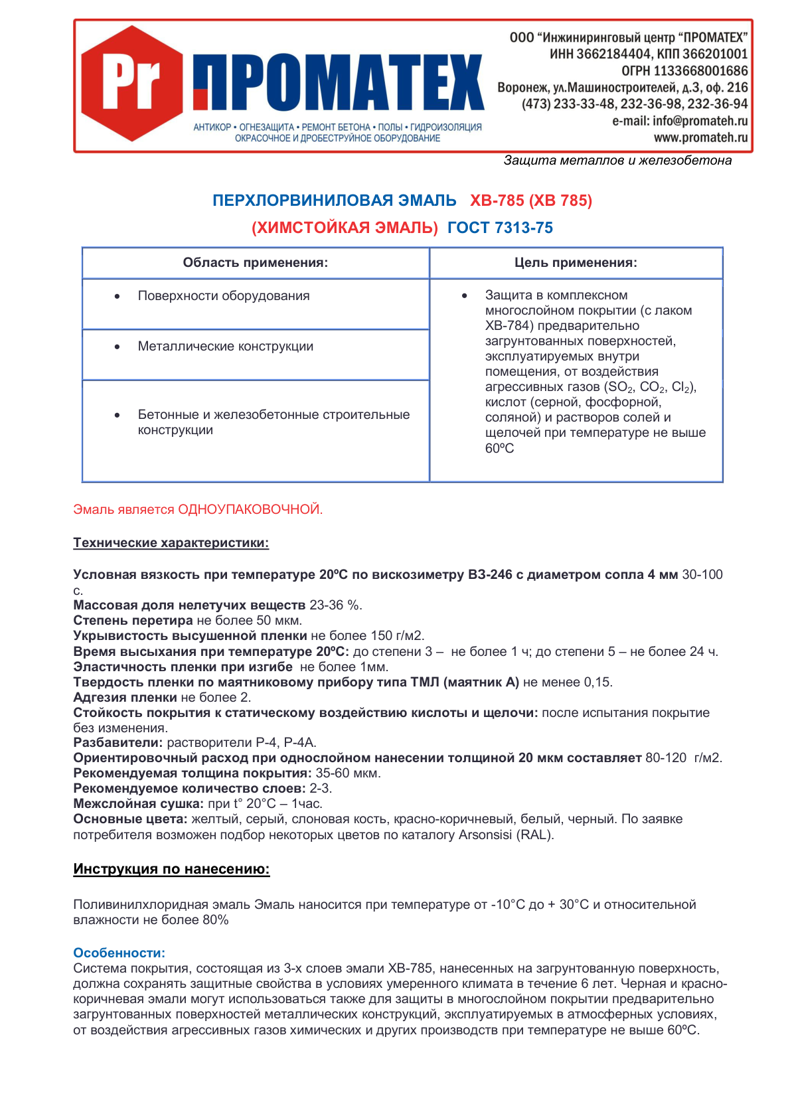

Описание

химстойкая эмаль по ГОСТ 7313-75.

Область применения

- Поверхности оборудования,

- Металлические конструкции,

- Бетонные и железобетонные строительные конструкции.

Цель применения:

Защита в комплексном многослойном покрытии (с лаком ХВ-784) предварительно загрунтованных поверхностей, эксплуатируемых внутри помещения, от воздействия агрессивных газов (SO2, CO2, Cl2), кислот (серной, фосфорной, соляной) и растворов солей и щелочей при температуре не выше 60ºС.

Эмаль является ОДНОУПАКОВОЧНОЙ.

Технические характеристики

Условная вязкость при температуре 20ºС по вискозиметру ВЗ-246 с диаметром сопла 4 мм     30-100 с.
Массовая доля нелетучих веществ 23-36 %.
Степень перетира не более 50 мкм.
Укрывистость высушенной пленки не более 150 г/м2.
Время высыхания при температуре 20ºС: до степени 3 –  не более 1 ч; до степени 5 – не более 24 ч.
Эластичность пленки при изгибе не более 1мм.
Твердость пленки по маятниковому прибору типа ТМЛ (маятник А) не менее 0,15.
Адгезия пленки не более 2.
Стойкость покрытия к статическому воздействию кислоты и щелочи: после испытания покрытие без изменения.
Разбавители: растворители Р-4, Р-4А.
Ориентировочный расход при однослойном нанесении толщиной 20 мкм составляет 80-120  г/м2.
Рекомендуемая толщина покрытия: 35-60 мкм.
Рекомендуемое количество слоев: 2-3.
Межслойная сушка: при t° 20°С – 1час.

Основные цвета: желтый, серый, слоновая кость, красно-коричневый, белый, черный. По заявке потребителя возможен подбор некоторых цветов по каталогу Arsonsisi (RAL).
Инструкция по нанесению

Поливинилхлоридная эмаль Эмаль наносится при температуре от -10°С до + 30°С и относительной влажности не более 80%.

Особенности:

Система покрытия, состоящая из 3-х слоев эмали ХВ-785, нанесенных на загрунтованную поверхность, должна сохранять защитные свойства в условиях умеренного климата в течение 6 лет. Черная и красно-коричневая эмали могут использоваться также для защиты в многослойном покрытии предварительно загрунтованных поверхностей металлических конструкций, эксплуатируемых в атмосферных условиях, от воздействия агрессивных газов химических и других производств при температуре не выше 60ºС.

Подготовительные работы:

Поверхность металла должна быть зачищена от ржавчины, окалины, окислов металла и т.п. до степени 2 по ГОСТ 9.402-80 (поверхность должна иметь равномерную шероховатость, металлический блеск, допускается более темный оттенок металла на уча-стках, где была окалина) и обезжирена до степени 1 по ГОСТ 9.402-80 (отсутствие следов жира на фильтровальной бумаге после протирки поверхности).

Очистку проводят пескоструйной или дробеструйной обработкой, допускается очистка корд-щетками.

Для обезжиривания поверхность металла протирается ветошью, смоченной в уайт-спирите и сухой ветошью.
Если окраска производится сразу после дробеструйной (пескоструйной) обработки, обезжиривание можно не проводить, при этом рекомендуется предварительно обезжирить особо загрязненные участки.

На подготовленную поверхность металла наносятся грунтовки типа ФЛ-03К, ХС-010, ХС-059 и др.

Окраска:

Перед применением необходимо убедиться, что эмаль хорошо перемешана и однородна по всему объему тарного места.
При необходимости эмаль перед применением может быть разбавлена до рабочей вязкости растворителями Р-4 или Р-4А. Подготовленную эмаль наносят на загрунтованную поверхность защищаемого материала кистью, валиком или пневмораспылением при температуре окружающего воздуха от минус 10ºС до 30ºС. После высыхания слоя эмали (1 час при 20ºС) наносят последующие слои.

Для промывки инструмента можно использовать растворители, указанные выше.

Хранить эмаль в помещении в плотно закрытой таре, исключив попадание прямых солнечных лучей и влаги. Температурный режим хранения от минус 30ºС до 30ºС.

Гарантийный срок хранения – 6 месяцев со дня изготовления.

Меры предосторожности:

Материал огнеопасен! Не работать вблизи открытых источников огня. Работы производить при хорошей вентиляции, в резиновых перчатках, с использованием индивидуальных средств защиты. После окончания работ необходимо тщательно проветрить помещение. Не допускать попадания в органы дыхания и пищеварения. При попадании материала на кожу промыть ее теплой водой с мылом.

Фасовка - евроведро, 20 кг.


Все права защищены. Копирование или использование части текста с сайта без письменного разрешения администрации ООО "ИЦ "ПРОМАТЕХ" запрещены. (с) 2008-2018
