(473) 233-33-48

Твиттер Проматех Фейсбук Проматех Youtube Проматех

Товаров 0
Регистрация Вход

ЛКМ по назначению

Защищаемые объекты

Быстрый поиск

КО-08

Арт.
Цена Уточняйте при заказе
Фасовка
На складе - Под Заказ
Цвет

Добавить к сравнению

ФОТО

ВИДЕО

Краткие характеристики

Области применения - Станкостроение / Сельскохозяйственные конструкции и сооружения / Строительные и другие металлоконструкции / Нефте-, газо-, химическое оборудование / Машиностроение / Автомобильный транспорт /
Тип подложки/конструкции - сталь /
Коррозионная активность среды - С2 – низкая / С1 – очень низкая /
Сроки эксплуатации покрытия - 2-5 лет (L) низкий /
Тип лакокрасочного покрытия по связующему - Кремнийорганические /
Средний расход на 1 слой, ед.изм./м2 - 0.200 /
Средняя толщина 1 слоя сухого покрытия, мкм - 50 /
Время сушки "на отлип", мин, при +20 0С - 120 /
Способы нанесения - кисть /
Максимальная температура эксплуатации покрытия - до +350 /
Производитель - Морозовский химзавод /

Описание

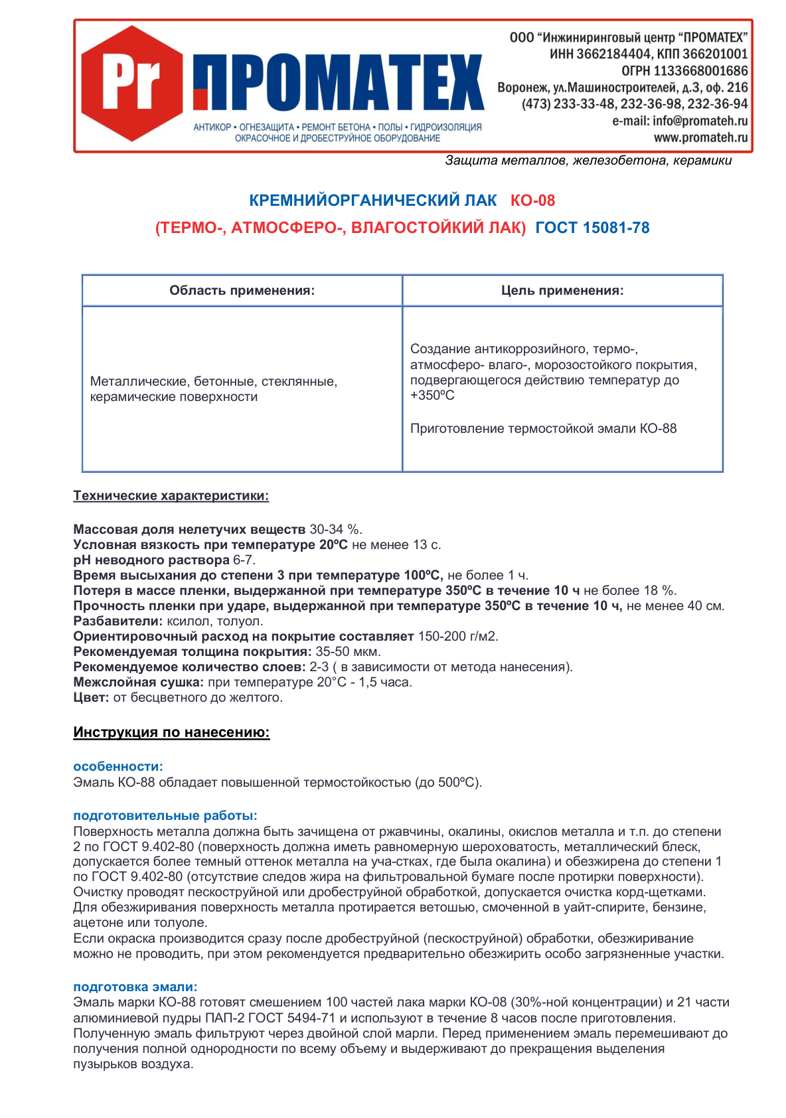

Кремнийорганический лак (термо-, атмосферо-, влагостойкий лак) ГОСТ 15081-78

Назначение

Создание антикоррозийного, термо-, атмосферо- влаго-, морозостойкого покрытия, подвергающегося действию температур до +350ºС на металлических, бетонных, стеклянных, керамических поверхностях. Приготовление термостойкой эмали КО-88

Технические характеристики

Массовая доля нелетучих веществ 30-34 %.

Условная вязкость при температуре 20ºС не менее 13 с.

рН неводного раствора 6-7.

Время высыхания до степени 3 при температуре 100ºС, не более 1 ч.

Потеря в массе пленки, выдержанной при температуре 350ºС в течение 10 ч не более 18 %.

Прочность пленки при ударе, выдержанной при температуре 350ºС в течение 10 ч, не менее 40 см.

Разбавители: ксилол, толуол.

Ориентировочный расход на покрытие составляет 150-200 г/м2.

Рекомендуемая толщина покрытия: 35-50 мкм.

Рекомендуемое количество слоев: 2-3 ( в зависимости от метода нанесения).

Межслойная сушка: при температуре 20°С - 1,5 часа.

Цвет: от бесцветного до желтого.

Инструкция по нанесению:

особенности:

Эмаль КО-88 обладает повышенной термостойкостью (до 500ºС).

Подготовительные работы:

Поверхность металла должна быть зачищена от ржавчины, окалины, окислов металла и т.п. до степени 2 по ГОСТ 9.402-80 (поверхность должна иметь равномерную шероховатость, металлический блеск, допускается более темный оттенок металла на уча-стках, где была окалина) и обезжирена до степени 1 по ГОСТ 9.402-80 (отсутствие следов жира на фильтровальной бумаге после протирки поверхности).

Очистку проводят пескоструйной или дробеструйной обработкой, допускается очистка корд-щетками.
Для обезжиривания поверхность металла протирается ветошью, смоченной в уайт-спирите, бензине, ацетоне или толуоле.

Если окраска производится сразу после дробеструйной (пескоструйной) обработки, обезжиривание можно не проводить, при этом рекомендуется предварительно обезжирить особо загрязненные участки.

Подготовка эмали:

Эмаль марки КО-88 готовят смешением 100 частей лака марки КО-08 (30%-ной концентрации) и 21 части алюминиевой пудры ПАП-2 ГОСТ 5494-71 и используют в течение 8 часов после приготовления. Полученную эмаль фильтруют через двойной слой марли. Перед применением эмаль перемешивают до получения полной однородности по всему объему и выдерживают до прекращения выделения пузырьков воздуха.

окраска:

Подготовленные к нанесению лак, эмаль наносятся краскораспылителем (пневматическое или безвоздушное) в два перекрестных слоя. При необходимости материалы разбавляют до рабочей вязкости 10-13 с по вискозиметру типа ВЗ-246 (или ВЗ-4) с диаметром сопла 4,0 мм при температуре (20±0,5)°С ксилолом, толуолом, сольвентом. При пульверизации диаметр сопла должен быть 1,8 - 2,2 мм. Расстояние от сопла краскораспылителя до окрашиваемой поверхности должно составлять 200-300 мм в зависимости от давления воздуха и диаметра сопла. Окраска производится по сухой, обезжиренной поверхности при температуре окружающего воздуха и подложки от -30°С до +35°С.  Металлические поверхности окрашиваются в 2-3 перекрестных слоя с промежуточной сушкой между слоями “до отлипа” 0,5-2,0 час в зависимости от   температуры окружающего воздуха.

Сушка покрытий: для лака КО-08 первый слой выдерживают при температуре (20±5)°С в течение 1,5 часа, второй слой – 1 час при температуре (20±5)°С, затем сушат при температуре (100±3)°С в течение 1 часа; для эмали КО–88 каждый слой эмали выдерживают при (20±5)°С в течение 30 мин. и затем сушат  при температуре (150±5)°С в течение 2 часов. Полное отверждение покрытия происходит при нагреве во время эксплуатации. Оптимальная толщина пленки лака и эмали после сушки – 35-50 мкм. Ориентировочный расход при однослойном нанесении составляет: для эмали КО-88 – 80-150 65 г/м2; для лака КО-08 – 100-150 г/м2. Хранить материалы в помещении, при температуре от минус 40ºС до 40ºС, исключив попадание на них прямых солнечных лучей и влаги.

Гарантийный срок хранения лака КО-08 – 12 месяцев со дня изготовления.

меры предосторожности:

Материалы огнеопасны! Не работать вблизи открытых источников огня. Работы производить при хорошей вентиляции, в резиновых перчатках, с использованием индивидуальных средств защиты. Не допускать попадания в органы дыхания и пищеварения. При попадании материала на кожу промыть ее теплой водой с мылом.



Для получения подробной технологической инструкции обратитесь в наш центр по тел. (473) 233-33-48, 232-36-94, 232-36-98

Все права защищены. Копирование или использование части текста с сайта без письменного разрешения администрации ООО "ИЦ "ПРОМАТЕХ" запрещены. (с) 2008-2018
Сервис обратного звонка RedConnect
