Описание

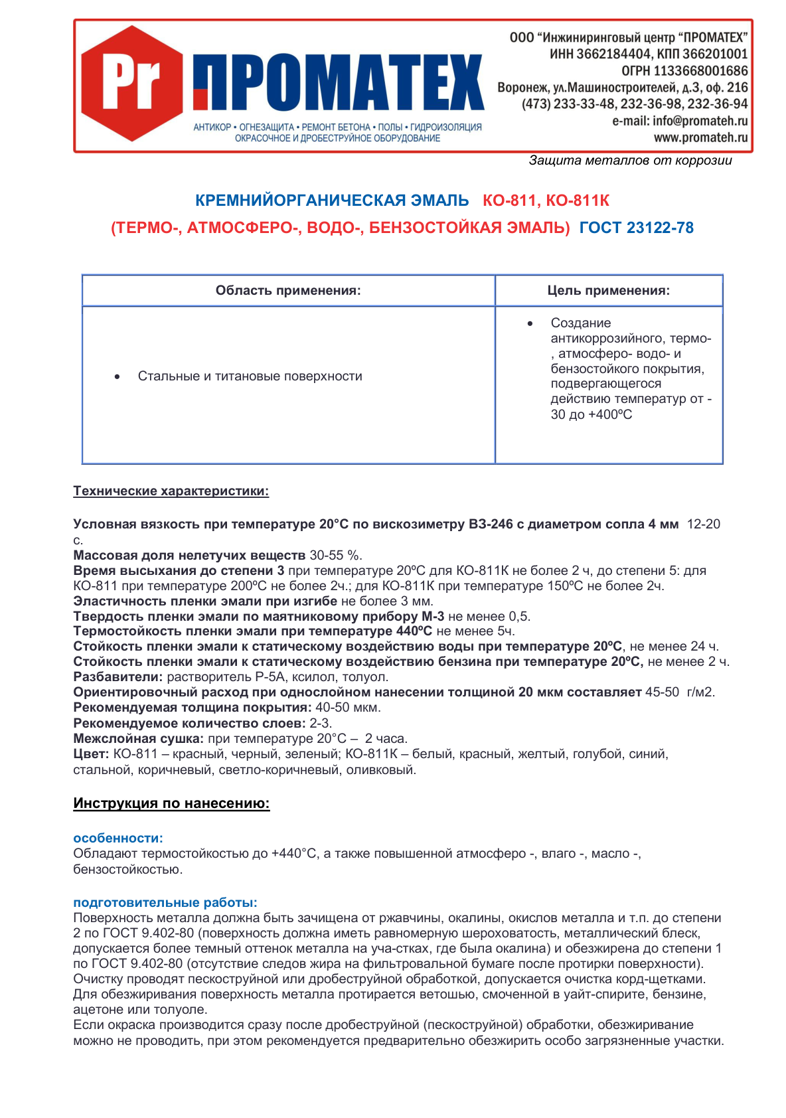

Кремнийорганическая эмаль (термо-, атмосферо-, водо-, бензостойкая эмаль) ГОСТ 23122-78
Назначение
Создание антикоррозийного, термо-, атмосферо- водо- и бензостойкого покрытия, подвергающегося действию температур от -30 до +400ºС для защиты стальных и титановых поверхностей
Технические характеристики:
Условная вязкость при температуре 20°С по вискозиметру ВЗ-246 с диаметром сопла 4 мм 12-20 с.
Массовая доля нелетучих веществ 30-55 %.
Время высыхания до степени 3 при температуре 20ºС для КО-811К не более 2 ч, до степени 5: для КО-811 при температуре 200ºС не более 2ч.; для КО-811К при температуре 150ºС не более 2ч.
Эластичность пленки эмали при изгибе не более 3 мм.
Твердость пленки эмали по маятниковому прибору М-3 не менее 0,5.
Термостойкость пленки эмали при температуре 440ºС не менее 5ч.
Стойкость пленки эмали к статическому воздействию воды при температуре 20ºС, не менее 24 ч.
Стойкость пленки эмали к статическому воздействию бензина при температуре 20ºС, не менее 2 ч.
Разбавители: растворитель Р-5А, ксилол, толуол.
Ориентировочный расход при однослойном нанесении толщиной 20 мкм составляет 45-50 г/м2.
Рекомендуемая толщина покрытия: 40-50 мкм.
Рекомендуемое количество слоев: 2-3.
Межслойная сушка: при температуре 20°С – 2 часа.
Цвет: КО-811 – красный, черный, зеленый; КО-811К – белый, красный, желтый, голубой, синий, стальной, коричневый, светло-коричневый, оливковый.
Инструкция по нанесению:
особенности:
Обладают термостойкостью до +440°С, а также повышенной атмосферо -, влаго -, масло -, бензостойкостью.
подготовительные работы:
Поверхность металла должна быть зачищена от ржавчины, окалины, окислов металла и т.п. до степени 2 по ГОСТ 9.402-80 (поверхность должна иметь равномерную шероховатость, металлический блеск, допускается более темный оттенок металла на уча-стках, где была окалина) и обезжирена до степени 1 по ГОСТ 9.402-80 (отсутствие следов жира на фильтровальной бумаге после протирки поверхности).
Очистку проводят пескоструйной или дробеструйной обработкой, допускается очистка корд-щетками.
Для обезжиривания поверхность металла протирается ветошью, смоченной в уайт-спирите, бензине, ацетоне или толуоле.
Если окраска производится сразу после дробеструйной (пескоструйной) обработки, обезжиривание можно не проводить, при этом рекомендуется предварительно обезжирить особо загрязненные участки.
окраска:
Перед применением необходимо убедиться, что эмаль хорошо перемешана и однородна по всему объему тарного места. Эмаль наносят на загрунтованную поверхность защищаемого материала методом пневматического распыления при температуре окружающего воздуха от минус 10ºС до 30ºС. Металлические поверхности окрашиваются в 2 перекрестных слоя с промежуточной сушкой между слоями: для эмали КО-811 при температуре (200±2)ºС не менее 2 часов; для эмали КО-811К первый слой при температуре (20±2)ºС не менее 2 часов, второй слой при температуре (150±2)ºС не менее 2 часов. Для промывки инструмента можно использовать растворитель 646, толуол, ксилол. Рекомендуемая толщина двухслойной пленки должна быть 40-50 мкм. Ориентировочный расход эмали 100-120 г/м2 (в пересчете на сухую пленку). Хранить эмаль в помещении в плотно закрытой таре, исключив попадание прямых солнечных лучей и влаги. Температурный режим хранения от минус 30ºС до 30ºС.
Гарантийный срок хранения – 12 месяцев со дня изготовления.
меры предосторожности:
Материалы огнеопасны! Не работать вблизи открытых источников огня. Работы производить при хорошей вентиляции, в резиновых перчатках, с использованием индивидуальных средств защиты. Не допускать попадания в органы дыхания и пищеварения. При попадании материала на кожу промыть ее теплой водой с мылом.
Для получения подробной технологической инструкции обратитесь в наш центр по тел. (473) 233-33-48, 232-36-98, 232-36-94.
