Описание

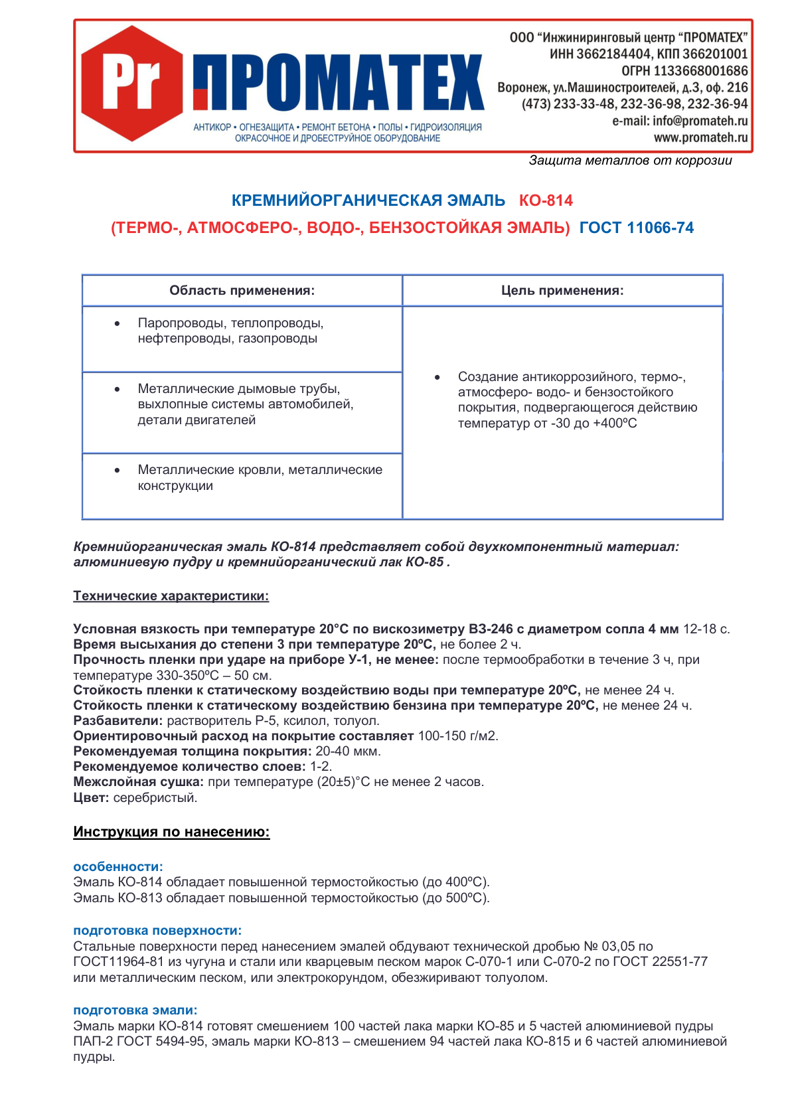

Кремнийорганическая эмаль (термо-, атмосферо-, водо-, бензостойкая эмаль) ГОСТ 11066-74
Кремнийорганическая эмаль КО-814 представляет собой двухкомпонентный материал: алюминиевую пудру и кремнийорганический лак КО-85.
Назначение
Создание антикоррозийного, термо-, атмосферо- водо- и бензостойкого покрытия, подвергающегося действию температур от -30 до +400ºС для защиты паропроводов, теплопроводов, нефтепроводов, газопроводов, металлических дымовых труб, выхлопных систем автомобилей, деталей двигателей, металлическиой кровли, металлических конструкций
Технические характеристики:
Условная вязкость при температуре 20°С по вискозиметру ВЗ-246 с диаметром сопла 4 мм 12-18 с.
Время высыхания до степени 3 при температуре 20ºС, не более 2 ч.
Прочность пленки при ударе на приборе У-1, не менее: после термообработки в течение 3 ч, при температуре 330-350ºС – 50 см.
Стойкость пленки к статическому воздействию воды при температуре 20ºС, не менее 24 ч.
Стойкость пленки к статическому воздействию бензина при температуре 20ºС, не менее 24 ч.
Разбавители: растворитель Р-5, ксилол, толуол.
Ориентировочный расход на покрытие составляет 100-150 г/м2.
Рекомендуемая толщина покрытия: 20-40 мкм.
Рекомендуемое количество слоев: 1-2.
Межслойная сушка: при температуре (20±5)°С не менее 2 часов.
Цвет: серебристый.
Инструкция по нанесению:
особенности:
Эмаль КО-814 обладает повышенной термостойкостью (до 400ºС).
Подготовка поверхности:
Стальные поверхности перед нанесением эмалей обдувают технической дробью № 03,05 по ГОСТ11964-81 из чугуна и стали или кварцевым песком марок С-070-1 или С-070-2 по ГОСТ 22551-77 или металлическим песком, или электрокорундом, обезжиривают толуолом.
подготовка эмали:
Эмаль марки КО-814 готовят смешением 100 частей лака марки КО-85 и 5 частей алюминиевой пудры ПАП-2 ГОСТ 5494-95, эмаль марки КО-813 – смешением 94 частей лака КО-815 и 6 частей алюминиевой пудры.
Полученную эмаль фильтруют через 2 слоя марли.
Эмаль используют в течение 8 часов после приготовления.
Рабочая вязкость эмали КО-814 10-14 с.
Эмаль КО-814 перед применением разбавляют растворителем Р-5 до вязкости 10-11 с по вискозиметру ВЗ-246(4) и перемешивают до полной однородности по всему объему. После перемешивания необходимо выдержать эмаль не менее 20 минут до исчезновения пузырьков.
окраска:
Эмаль наносится на поверхность краскораспылителем в один - три слоя в количестве 80-100 г/м2 для эмали КО-813 и 100-150 г/м2 для эмали КО-814, считая на сухую пленку.
Покрытие из эмали КО-813 выдерживают при температуре (20±5)°С в течение 1-2 часов и затем сушат при температуре (150±2)°С не менее 2 часов.
Покрытие из эмали КО-814 сушат при температуре (20±5)°С не менее 2 часов и затем выдерживают при этой температуре не менее 24 часов. Хранить материалы в помещении, при температуре от минус 40ºС до 40ºС, исключив попадание на них прямых солнечных лучей и влаги.
Гарантийный срок хранения лаков – 36 месяцев со дня изготовления.
меры предосторожности:
Материалы огнеопасны! Не работать вблизи открытых источников огня. Работы производить при хорошей вентиляции, в резиновых перчатках, с использованием индивидуальных средств защиты. Не допускать попадания в органы дыхания и пищеварения. При попадании материала на кожу промыть ее теплой водой с мылом.
Для получения подробной технологической инструкции обратитесь в наш центр по тел. (473) 233-33-48, 232-36-94, 232-36-98.
