Описание

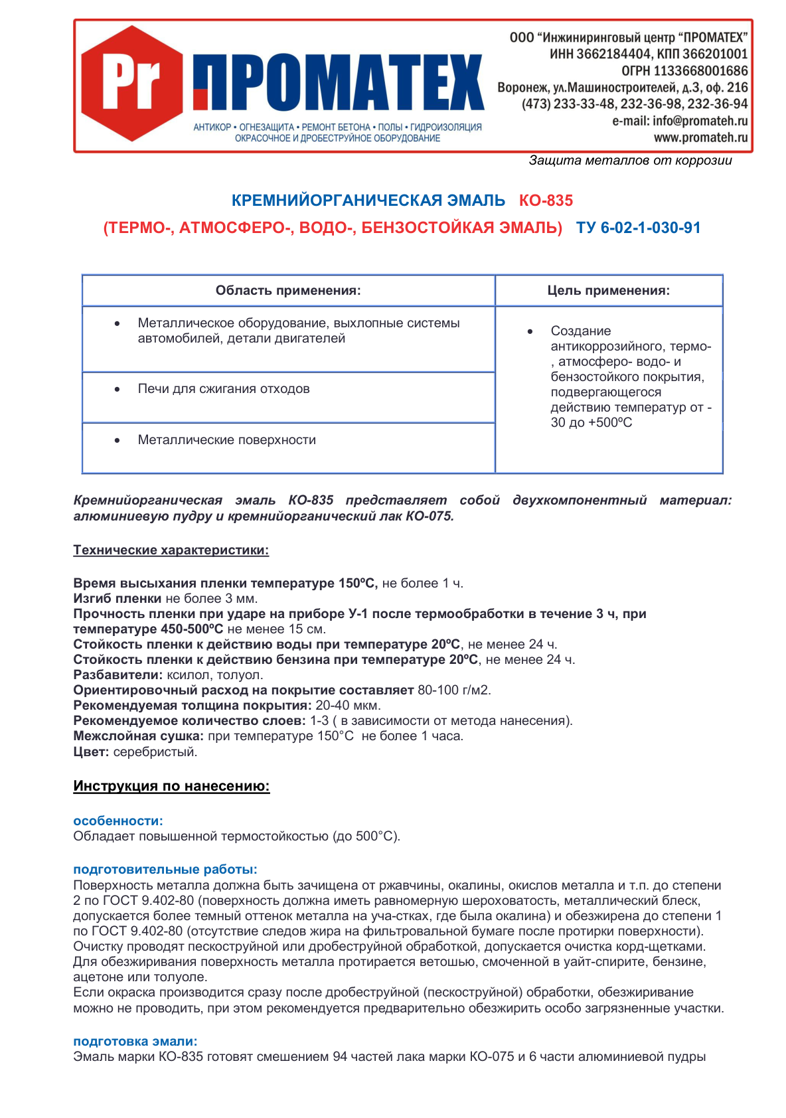

Кремнийорганическая эмаль (термо-, атмосферо-, водо-, бензостойкая эмаль) ТУ 6-02-1-030-91
Кремнийорганическая эмаль КО-835 представляет собой двухкомпонентный материал: алюминиевую пудру и кремнийорганический лак КО-075.
Назначение
Создание антикоррозийного, термо-, атмосферо- водо- и бензостойкого покрытия, подвергающегося действию температур от -30 до +500ºС для защиты металлического оборудования, выхлопных систем автомобилей, деталей двигателей, печей для сжигания отходов.
Технические характеристики:
Время высыхания пленки температуре 150ºС, не более 1 ч.
Изгиб пленки не более 3 мм.
Прочность пленки при ударе на приборе У-1 после термообработки в течение 3 ч, при температуре 450-500ºС не менее 15 см.
Стойкость пленки к действию воды при температуре 20ºС, не менее 24 ч.
Стойкость пленки к действию бензина при температуре 20ºС, не менее 24 ч.
Разбавители: ксилол, толуол.
Ориентировочный расход на покрытие составляет 80-100 г/м2.
Рекомендуемая толщина покрытия: 20-40 мкм.
Рекомендуемое количество слоев: 1-3 ( в зависимости от метода нанесения).
Межслойная сушка: при температуре 150°С не более 1 часа.
Цвет: серебристый.
Инструкция по нанесению:
особенности:
Обладает повышенной термостойкостью (до 500°С).
подготовительные работы:
Поверхность металла должна быть зачищена от ржавчины, окалины, окислов металла и т.п. до степени 2 по ГОСТ 9.402-80 (поверхность должна иметь равномерную шероховатость, металлический блеск, допускается более темный оттенок металла на уча-стках, где была окалина) и обезжирена до степени 1 по ГОСТ 9.402-80 (отсутствие следов жира на фильтровальной бумаге после протирки поверхности).
Очистку проводят пескоструйной или дробеструйной обработкой, допускается очистка корд-щетками.
Для обезжиривания поверхность металла протирается ветошью, смоченной в уайт-спирите, бензине, ацетоне или толуоле.
Если окраска производится сразу после дробеструйной (пескоструйной) обработки, обезжиривание можно не проводить, при этом рекомендуется предварительно обезжирить особо загрязненные участки.
подготовка эмали:
Эмаль марки КО-835 готовят смешением 94 частей лака марки КО-075 и 6 части алюминиевой пудры ПАП-1 ГОСТ 5494-71 и используют в течение 8 часов после приготовления. Полученную эмаль фильтруют через двойной слой марли. Перед применением эмаль перемешивают до получения полной однородности по всему объему и выдерживают до прекращения выделения пузырьков воздуха.
окраска:
Подготовленную эмаль наносятся краскораспылителем (пневматическое или безвоздушное) в один слой. При необходимости материалы разбавляют до рабочей вязкости 10-13 с по вискозиметру типа ВЗ-246 (или ВЗ-4) с диаметром сопла 4,0 мм при температуре (20±0,5)°С ксилолом, толуолом, сольвентом. При пульверизации диаметр сопла должен быть 1,8 - 2,2 мм. Расстояние от сопла краскораспылителя до окрашиваемой поверхности должно составлять 200-300 мм в зависимости от давления воздуха и диаметра сопла. Окраска производится по сухой, обезжиренной поверхности при температуре окружающего воздуха и подложки от -20°С до +35°С. Покрытие из эмали КО-835 выдерживают при температуре окружающей среды в течение 1-2 часов, затем сушат при температуре (150±2)°С не менее 1 часа. Оптимальная толщина пленки эмали после сушки – 35-50 мкм. Ориентировочный расход при однослойном нанесении составляет 50-80 г/м2. Хранить материалы в помещении, при температуре от минус 40ºС до 40ºС, исключив попадание на них прямых солнечных лучей и влаги.
Гарантийный срок хранения лака КО-075 – 12 месяцев со дня изготовления.
меры предосторожности:
Материалы огнеопасны! Не работать вблизи открытых источников огня. Работы производить при хорошей вентиляции, в резиновых перчатках, с использованием индивидуальных средств защиты. Не допускать попадания в органы дыхания и пищеварения. При попадании материала на кожу промыть ее теплой водой с мылом.
Для получения подробной технологической инструкции обратитесь в наш центр по тел. (473) 233-33-48, 232-36-98, 232-36-94.
