(473) 233-33-48

Твиттер Проматех Фейсбук Проматех Youtube Проматех

Товаров 0
Регистрация Вход

ЛКМ по назначению

Защищаемые объекты

Быстрый поиск

КО-88

Арт.
Цена Уточняйте при заказе
Фасовка
На складе - Под Заказ
Цвет

Добавить к сравнению

ФОТО

ВИДЕО

Краткие характеристики

Области применения - Строительные и другие металлоконструкции / Нефте-, газо-, химическое оборудование / Машиностроение /
Тип подложки/конструкции - цветные металлы / алюминий / сталь /
Коррозионная активность среды - С4 – высокая / С2 – низкая / С1 – очень низкая /
Сроки эксплуатации покрытия - 2-5 лет (L) низкий /
Тип лакокрасочного покрытия по связующему - Кремнийорганические /
Вид ЛКМ - эмаль /
Средний расход на 1 слой, ед.изм./м2 - 0.150 /
Средняя толщина 1 слоя сухого покрытия, мкм - 50 /
Время сушки "на отлип", мин, при +20 0С - 120 /
Способы нанесения - безвоздушное с высоким коэф сжатия / безвоздушное с низким коэф сжатия / пневматика / валик / кисть /
Максимальная температура эксплуатации покрытия - до +500 /
Производитель - Морозовский химзавод /

Описание

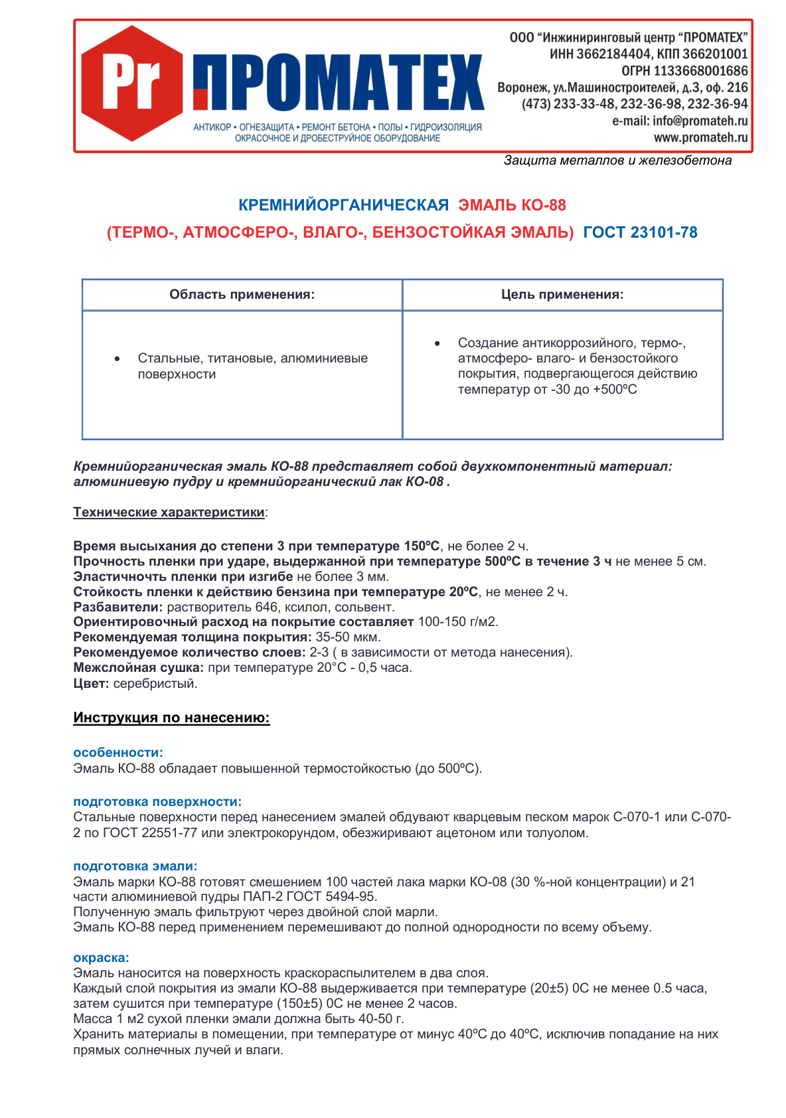

Кремнийорганическая эмаль (термо-, атмосферо-, влаго-, бензостойкая эмаль) ГОСТ 23101-78

Кремнийорганическая эмаль КО-88 представляет собой двухкомпонентный материал: алюминиевую пудру и кремнийорганический лак КО-08 .

Назначение

Создание антикоррозийного, термо-, атмосферо- влаго- и бензостойкого покрытия, подвергающегося действию температур от -30 до +500ºС на стальных, титановых, алюминиевых поверхностях конструкций и оборудования.

Технические характеристики:

Время высыхания до степени 3 при температуре 150ºС, не более 2 ч.

Прочность пленки при ударе, выдержанной при температуре 500ºС в течение 3 ч не менее 5 см.

Эластичночть пленки при изгибе не более 3 мм.

Стойкость пленки к действию бензина при температуре 20ºС, не менее 2 ч.

Разбавители: растворитель 646, ксилол, сольвент.

Ориентировочный расход на покрытие составляет 100-150 г/м2.

Рекомендуемая толщина покрытия: 35-50 мкм.

Рекомендуемое количество слоев: 2-3 ( в зависимости от метода нанесения).

Межслойная сушка: при температуре 20°С - 0,5 часа.

Цвет: серебристый.

Инструкция по нанесению:

особенности:

Эмаль КО-88 обладает повышенной термостойкостью (до 500ºС).

подготовка поверхности:

Стальные поверхности перед нанесением эмалей обдувают кварцевым песком марок С-070-1 или С-070-2 по ГОСТ 22551-77 или электрокорундом, обезжиривают ацетоном или толуолом.

подготовка эмали:

Эмаль марки КО-88 готовят смешением 100 частей лака марки КО-08 (30 %-ной концентрации) и 21 части алюминиевой пудры ПАП-2 ГОСТ 5494-95.

Полученную эмаль фильтруют через двойной слой марли.

Эмаль КО-88 перед применением перемешивают до полной однородности по всему объему.

окраска:

Эмаль наносится на поверхность краскораспылителем в два слоя.

Каждый слой покрытия из эмали КО-88 выдерживается при температуре (20±5) 0С не менее 0.5 часа, затем сушится при температуре (150±5) 0С не менее 2 часов.

Масса 1 м2 сухой пленки эмали должна быть 40-50 г.

Хранить материалы в помещении, при температуре от минус 40ºС до 40ºС, исключив попадание на них прямых солнечных лучей и влаги.

Гарантийный срок хранения лака КО-08 – 12 месяцев со дня изготовления.

меры предосторожности:

Материалы огнеопасны! Не работать вблизи открытых источников огня. Работы производить при хорошей вентиляции, в резиновых перчатках, с использованием индивидуальных средств защиты. Не допускать попадания в органы дыхания и пищеварения. При попадании материала на кожу промыть ее теплой водой с мылом.



Для получения подробной технологической инструкции обратитесь в наш центр по тел. (473) 233-33-48, 232-36-94, 232-36-98.

Все права защищены. Копирование или использование части текста с сайта без письменного разрешения администрации ООО "ИЦ "ПРОМАТЕХ" запрещены. (с) 2008-2018
Сервис обратного звонка RedConnect
