Описание

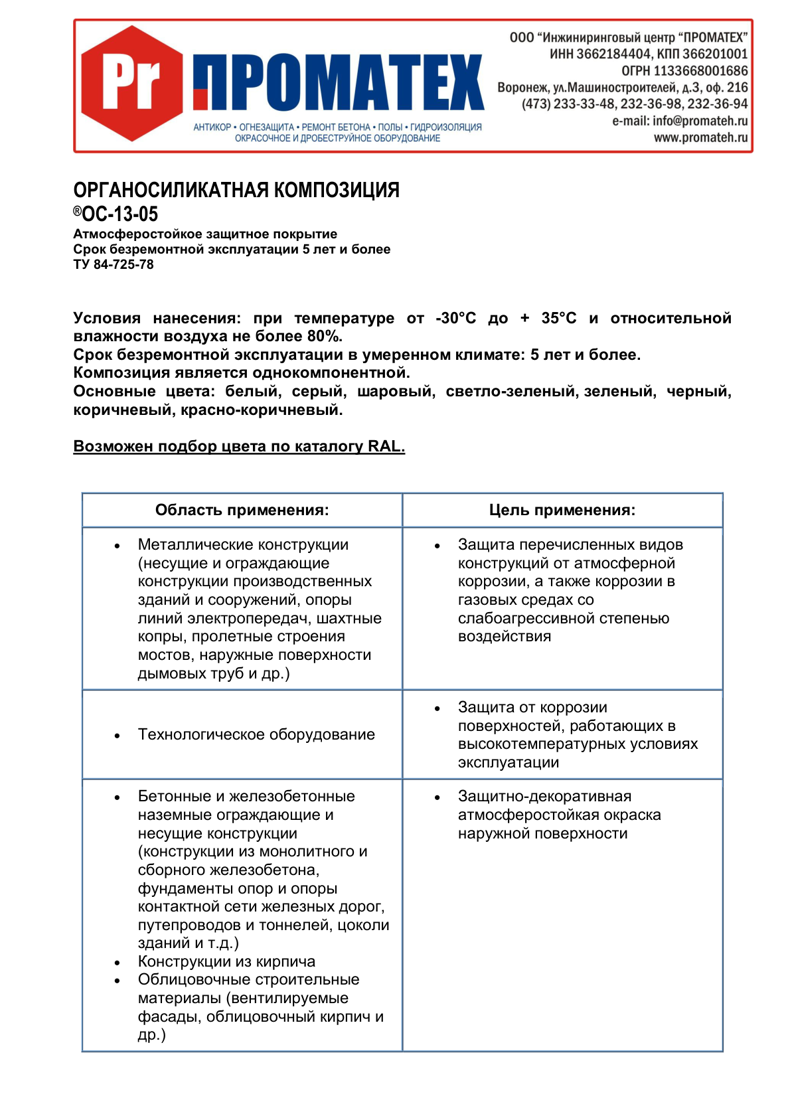

Органосиликатная композиция ТУ 84-725-78. Атмосферостойкое защитное покрытие Срок безремонтной эксплуатации 5 лет и более.
Область применения: |
Цель применения: |
|
Металлические конструкции (несущие и ограждающие конструкции производственных зданий и сооружений, опоры линий электропередач, шахтные копры, пролетные строения мостов, наружные поверхности дымовых труб и др.) |
Защита перечисленных видов конструкций от атмосферной коррозии, а также коррозии в газовых средах со слабоагрессивной степенью воздействия |
|
Технологическое оборудование |
Защита от коррозии поверхностей, работающих в высокотемпературных условиях эксплуатации |
|
Бетонные и железобетонные наземные ограждающие и несущие конструкции (конструкции из монолитного и сборного железобетона, фундаменты опор и опоры контактной сети железных дорог, путепроводов и тоннелей, цоколи зданий и т.д.) Конструкции из кирпича Облицовочные строительные материалы (вентилируемые фасады, облицовочный кирпич и др.) |
Защитно-декоративная атмосферостойкая окраска наружной поверхности |
Условия нанесения: при температуре от -30°С до + 35°С и относительной влажности воздуха не более 80%.
Срок безремонтной эксплуатации в умеренном климате: 5 лет и более.
Композиция является однокомпонентной.
Основные цвета: белый, серый, шаровый, светло-зеленый, зеленый, черный, коричневый, красно-коричневый.
Композиция ОС-13-05 после высыхания образует экологически чистое трудногорючее покрытие.
Технические характеристики
Условная вязкость при температуре 20±0,5ºС по вискозиметру В3-246 с диаметром сопла 4мм - 20-60 с Массовая доля нелетучих веществ, %, не менее 45 Предел прочности покрытия при ударе по прибору У-2, см, не менее30 Адгезия покрытия по методу решетчатых надрезов, балл, не более1 Стойкость покрытия к действию воды при температуре 20±5ºС, ч , не менее48 Время высыхания до степени 3 при температуре 20±5ºС, ч, не более2 Диапазон рабочих температур, ºС от - 60 до +300
Разбавитель: ксилол, толуол.
Способ нанесения: методами распыления, кистью, валиком.
Ориентировочный расход при толщине слоя 100 мкм: 350 г/м2.
Толщина покрытия при двухслойном нанесении: 100-200 мкм.
Система нанесения композиции не требует предварительного грунтования.
Холодное и горячее отверждение покрытия после нанесения.
Срок полимеризации при температуре 20°С: 72 часа.
Дополнительные грунтовки: ВЛ, ГФ, АК, ФЛ при температуре эксплуатации до 100°С.
Фасовка: евроведро 20 кг.
________________________________________________________________________________________________
Для получения подробной технологической инструкции обратитесь в наш центр по тел. (473) 233-33-48, 232-36-98, 232-36-94.
