Описание
!!!ДАННЫЙ МАТЕРИАЛ СНЯТ С ПРОИЗВОДСТВА!!! ОПИСАНИЕ ДАНО В ИНФОРМАЦИОННЫХ ЦЕЛЯХ. ДЛЯ ПОДБОРА АНАЛОГА ОБРАТИТЕСЬ В НАШУ ТЕХНОЛОГИЧЕСКУЮ СЛУЖБУ ПО ТЕЛ. (473) 233-33-48 ДОБ.13, OKRASKA@PROMATEH.RU
|

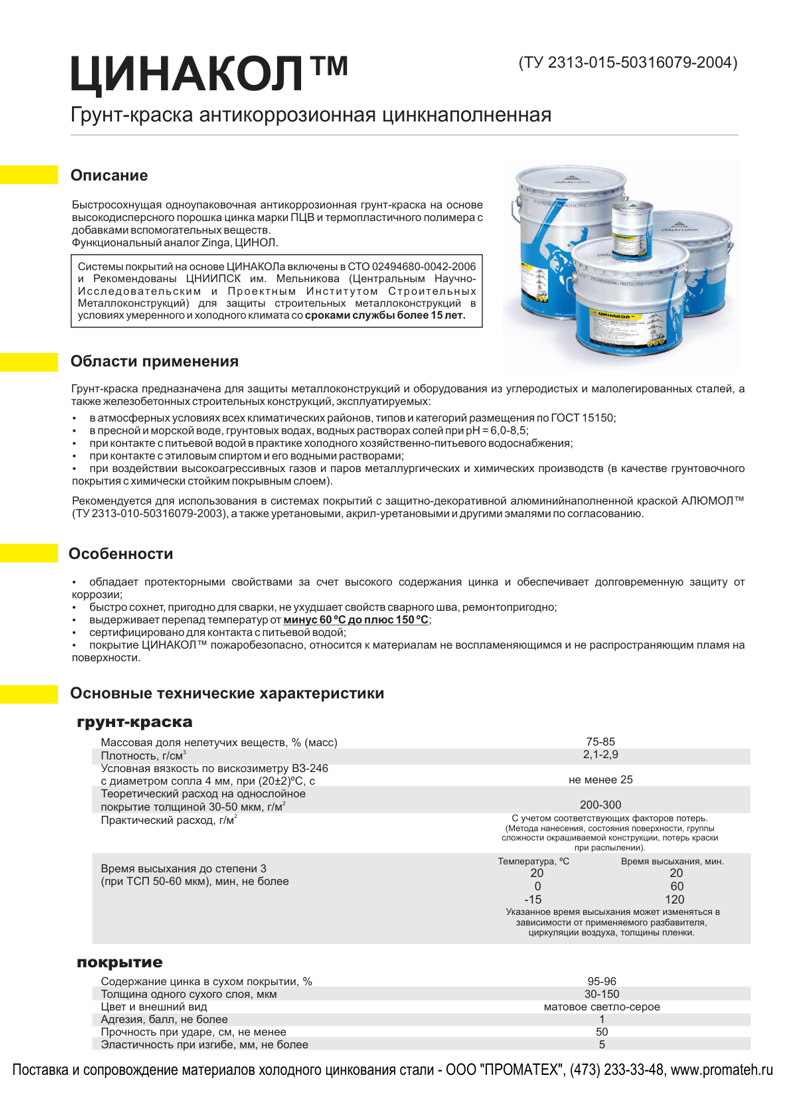

Грунт-краска антикоррозионная цинкнаполненная Составы для холодного цинкования Описаниеодноупаковочная антикоррозионная грунт-краска на основе высокодисперсного порошка цинка марки ПЦВ и термопластичного полимера с добавками вспомогательных веществ. |
|
Области применения
Грунт-краска предназначена для защиты металлоконструкций и оборудования из углеродистых и малолегированных сталей, а также железобетонных строительных конструкций, эксплуатируемых:
- в атмосферных условиях всех климатических районов, типов и категорий размещения по ГОСТ 15150-69;
- в пресной и морской воде, грунтовых водах, водных растворах солей при рН=6,0-8,5;
- при контакте с питьевой водой в практике холодного хозяйственно-питьевого водоснабжения;
- при контакте с этиловым спиртом и его водными растворами;
- при воздействии высокоагрессивных газов и паров металлургических и химических производств (в качестве грунтовочного покрытия с химически стойким покрывным слоем).
Рекомендуется для использования в системах покрытий с защитно-декоративной алюминийнаполненной краской Алюмол, а также уретановыми, акрил-уретановыми и другими эмалями по согласованию. ЦИНАКОЛ применяется в качестве цинкнаполненного грунта в системах Холодного цинкования стали.
Основные технические характеристики
| Грунт-краска | |
| Массовая доля нелетучих веществ, % масс. | 75 - 85 |
| Плотность, г/см3 | 2,1 - 2,9 |
| Условная вязкость по вискозиметру ВЗ-246 с диаметром сопла 4мм при (20±0.5)°С, с | не менее 25 |
| Время сушки до степени 3 при (20±2)°С, мин не более | 20 |
| Теоретический расход на однослойное покрытие, г/м2 | 200 - 300 |
| Покрытие | |
| Содержание цинка в сухом покрытии ,% | 95 - 96 |
| Внешний вид | матовое светло-серое |
| Адгезия к металлу, балл | 1 |
| Толщина одного сухого слоя, мкм | 30 - 150 |
| Прочность при ударе, см, не менее | 50 |
| Эластичность при изгибе, мм, не более | 5 |
Покрытие ЦИНАКОЛ™:
- обладает протекторными свойствами за счет высокого содержания цинка и обеспечивает долговременную защиту от коррозии;
- быстро сохнет, пригодно для сварки, не ухудшает свойств сварного шва, ремонтопригодно;
- выдерживает перепад температур от минус 60 °С до плюс 150 °С;
- сертифицировано для контакта с питьевой водой.
Рекомендации по применению
Подготовка поверхности:
Струйная, механическая очистка, обезжиривание в соответствии с ГОСТ 9.402-2004. Допускается остаточная влажность на поверхности металла.
Нанесение покрытия:
Перед нанесением следует подготовить материал путём тщательного перемешивания до однородного состояния по плотности и цвету суспензии. При необходимости разбавить и профильтровать через 2 слоя марли. Растворители и разбавители: ксилол, сольвент, Р-4, Р-5.
ЦИНАКОЛ™ наносится при температуре от минус 15°С до плюс 40°С. Материал наносят методами пневматического и безвоздушного распыления, кистью, валиком.
Покрытие ЦИНАКОЛ™ пожаробезопасно, относится к материалам не воспламеняющимся и не распространяющим пламя на поверхности.
Струйная, механическая очистка, обезжиривание в соответствии с ГОСТ 9.402-2004. Допускается остаточная влажность на поверхности металла.
Нанесение покрытия:
Перед нанесением следует подготовить материал путём тщательного перемешивания до однородного состояния по плотности и цвету суспензии. При необходимости разбавить и профильтровать через 2 слоя марли. Растворители и разбавители: ксилол, сольвент, Р-4, Р-5.
ЦИНАКОЛ™ наносится при температуре от минус 15°С до плюс 40°С. Материал наносят методами пневматического и безвоздушного распыления, кистью, валиком.
Покрытие ЦИНАКОЛ™ пожаробезопасно, относится к материалам не воспламеняющимся и не распространяющим пламя на поверхности.
Условия хранения - сухое прохладное место. Гарантийный срок хранения в герметично закрытой таре изготовителя - 12 месяцев со дня изготовления.
