Описание
!!!ДАННЫЙ МАТЕРИАЛ СНЯТ С ПРОИЗВОДСТВА!!! ОПИСАНИЕ ДАНО В ИНФОРМАЦИОННЫХ ЦЕЛЯХ. ДЛЯ ПОДБОРА АНАЛОГА ОБРАТИТЕСЬ В НАШУ ТЕХНОЛОГИЧЕСКУЮ СЛУЖБУ ПО ТЕЛ. (473) 233-33-48 ДОБ.13, OKRASKA@PROMATEH.RU

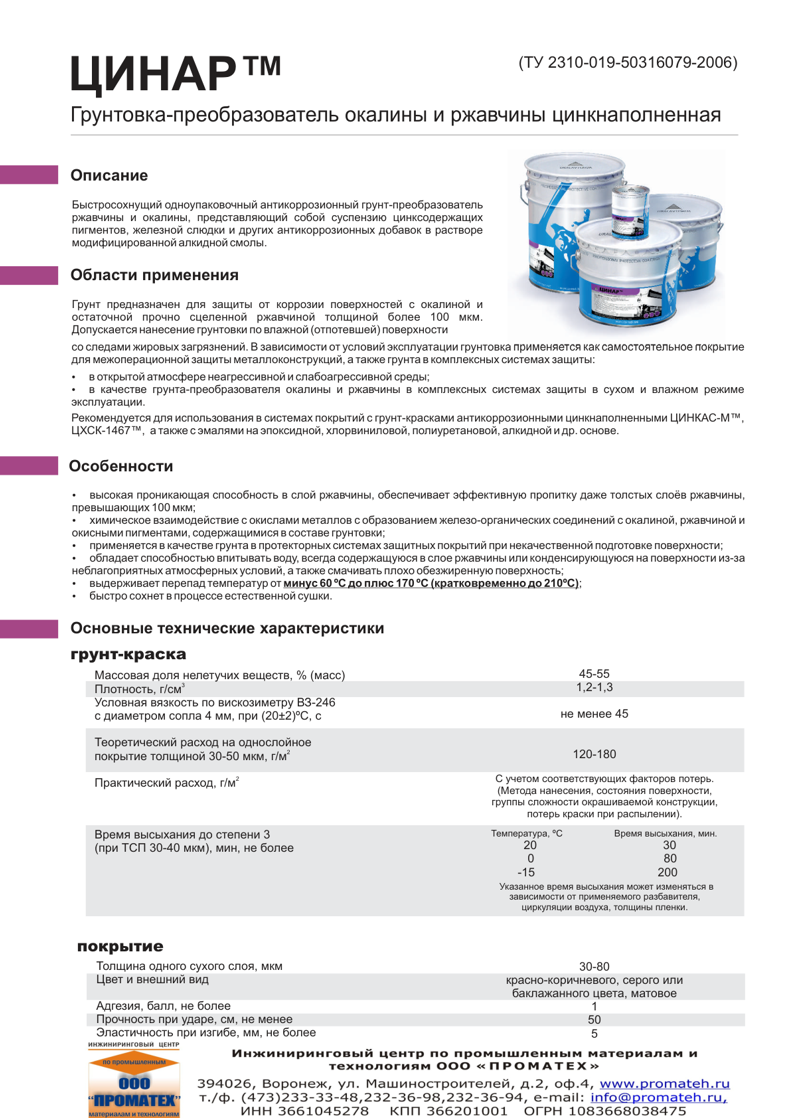

| Грунтовка-преобразователь ржавчины и окалины цинкнаполненная (ТУ 2310-019-50316079-2006). Составы для холодного цинкования Описание: |
 |
Основные отличия
- высокая проникающая способность в слой ржавчины, обеспечивающая эффективную пропитку даже толстых слоёв ржавчины, превышающих 100 мкм;
- химическое взаимодействие с окислами металлов с образованием железо-органических соединений с окалиной, ржавчиной и окисными пигментами, содержащимися в составе грунтовки;
- применяется в качестве грунта в протекторных системах защитных покрытий при некачественной подготовке поверхности;
- обладает способностью впитывать воду, всегда содержащуюся в слое ржавчины или конденсирующуюся на поверхности из-за неблагоприятных атмосферных условий, а также смачивать плохо обезжиренную поверхность;
- выдерживает перепад температур от минус 60 до плюс 170 градусов;
- быстро сохнет в процессе естественной сушки.
Рекомендуется для использования в системах покрытий с грунт-красками ЦинкАС-М™, ЦХСК-1467™, а также с эмалями на эпоксидной, хлорвиниловой, полиуретановой, алкидной и др. основе.
Области применения
Грунт предназначен для защиты от коррозии поверхностей с окалиной и остаточной прочно сцепленной ржавчиной толщиной более 100 мкм. Допускается нанесение грунтовки по влажной (отпотевшей) поверхности со следами жировых загрязнений. В зависимости от условий эксплуатации грунтовка применяется как самостоятельное покрытие для межоперационной защиты металлоконструкций, а также грунта в комплексных системах защиты:
- в открытой атмосфере неагрессивной и слабоагрессивной среды;
- в качестве грунта-преобразователя ржавчины в комплексных системах защиты в сухом и влажном режиме эксплуатации.
Основные технические характеристики
| Грунтовка | |
| Массовая доля нелетучих веществ, % масс | 45 - 55 |
| Плотность, г/см3 | 1,20 - 1,30 |
| Условная вязкость по вискозиметру ВЗ-246 с диаметром сопла 4мм при (20±0.5)°С, с | не менее 45 |
| Время высыхания до степени 3 при ( 20±2)°С, мин., не более | 30 |
| Теоретический расход на однослойное сухое покрытие при толщине слоя 30-50 мкм, г/м2 | 120-180 |
| Покрытие | |
| Цвет и внешний вид | красно-коричневого, серого или баклажанного цвета, матовое |
| Адгезия, балл | 1-2 |
| Прочность при ударе, см, не менее | 50 |
| Эластичность при изгибе, мм, не более | 5 |
Рекомендации по применению:
Подготовка поверхности
Поверхность механически очищают от грязи, рыхлой пластовой ржавчины и старых лакокрасочных покрытий, обезжиривают и просушивают. Стальную поверхность со сплошной окалиной очищают от грязи и обезжиривают. Подобным образом подготавливают и горячеоцинкованную поверхность.
Для обезжиривания применяют уайт-спирит, сольвент и др. растворители. Допускаются остатки старого лакокрасочного покрытия, но не более 10% защищаемой поверхности. Предварительно проверяется совместимость грунтовки со старым покрытием. Грунтовка ЦИНАР™ совместима с большинством применяемых лакокрасочных материалов по металлу - эпоксидных, алкидных, хлорвиниловых, уретановых и др.
Нанесение покрытия
Перед нанесением следует подготовить рабочий состав грунтовки путём тщательного перемешивания до однородного состояния по плотности и цвету суспензии. При необходимости разбавить и профильтровать через 2 слоя марли. Растворители: ксилол, сольвент, Р-4.
Грунтовка ЦИНАР™ наносится на поверхность пневматическим или безвоздушным распылением, кистью, валиком при температуре окружающего воздуха от 0 до +400С и относительной влажности воздуха до 98%.
Условия хранения - сухое прохладное место. Гарантийный срок хранения в герметично закрытой таре изготовителя - 12 месяцев со дня изготовления.
